第一部分、摘要
计算机应用技术(610201/510201)、计算机网络技术(610202/510202)、计算机系统与维护 (610204)等专业是高等职业学校计算机类的主要专业,本方案根据高等职业学校计算机类专业教学实训特点和岗位技能需求,充分应用最新计算机维修技术与方法,满足了计算机专业维修人员的培养需求,该方案主要包括计算机硬件装配、软件安装、系统调试、网络配置、治具检测、故障测试、日常运维等。具有快速设置10类故障,专业故障测试软件和专门治具检测故障与定位,软件自动评判维修质量,配套专门的焊接训练板。
本方案以相关国家标准和国家职业技能标准为导向,以满足行业高技能专业人才需求规格和学生对口就业为终极目标,以专业教学标准为依据,以理实合一的专业课为载体,根据20多年专业资深工程师的从业经验,提出了计算机装调与维修实训室解决方案。
本方案首先独家设计了能够快速设置故障的专门计算机主板;第二开发了能够快速诊断计算机故障的专门治具;第三开发了计算机故障自动测试软件;第四设计开发了专门的电路板焊接训练套件;第五专业设计和量身定制了计算机装调与维修操作台;第六精选了专业主流计算机零部件;第七配套了专业装维工具箱和实训材料包;第八还原真实计算机装调与维修工作环境与工作流程,学生身临其境,耳濡目染,在真实工程情境中学习和掌握操作技能。。
本方案提供三年免费保修和全程优质服务。第一三年免费保修;第二推荐学生对口就业;第三送课上门,西元持证技师、专业工程师送课上门授课,指导实训。第四配套实训操作视频,助力快速掌握技能。第五产教融合理实合一,按照行业岗位技能需求安排实训项目、配置专业设备。第六西元工坊师资培训与技能鉴定增值服务。
本方案适合计算机应用技术、计算机网络技术、计算机系统与维护等相关计算机类专业。

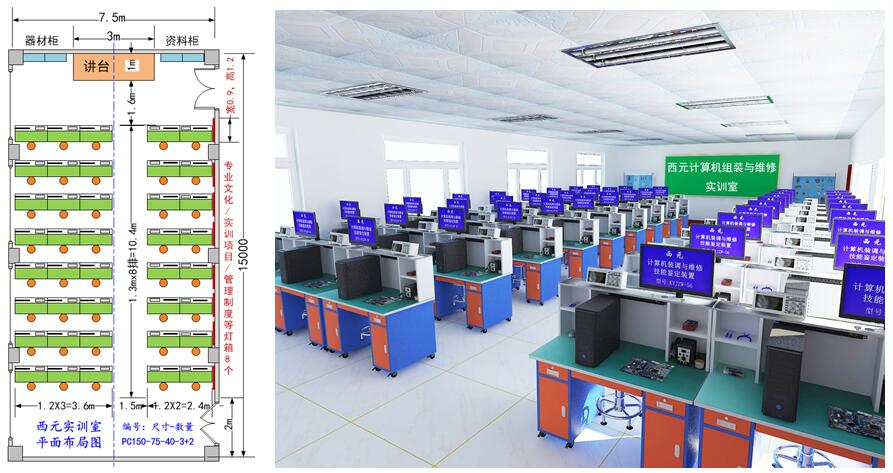

图1、计算机组装与维修实训室平面布局图、立体示意图
第二部分、西元高职计算机组装与维修实训室解决方案
1.专业大类:61/51电子与信息大类
2.专业类别:6102/5102计算机类
3.专业编码与名称:610201/510201计算机应用技术、610202/510202计算机网络技术、610204计算机系统与维护等相关专业
4.专业教学标准:高等职业学校计算机网络技术专业教学标准
5.计算机相关国家标准:
我国在计算机相关方面已经建立了比较完善的标准体系,主要国家标准如下:
1) GB∕T 9813.1-2016 计算机通用规范 第1部分:台式微型计算机
2) GB∕T 9813.2-2016 计算机通用规范 第2部分:便携式微型计算机
3) GB∕T 9813.3-2017 计算机通用规范 第3部分:服务器
4) GB∕T 9813.4-2017 计算机通用规范 第4部分:工业应用微型计算机
5) GB∕T 14081-2010 信息处理用键盘通用规范
6) GB∕T 26245-2010 计算机用鼠标器通用规范
7) GB∕T 18910.1-2012 液晶显示器件 第1部分:总规范
8) 计算机及外部设备装配调试员国家职业技能标准 职业编码:6-25-03-00
9) 计算机整机装配调试员国家职技能业标准 职业编码:6-25-03-00-001
更多国家标准资源,请访问西元网站 www.s369.com,或联系西元当地办事处。
GB∕T 9813.1-2016 《计算机通用规范 第1部分:台式微型计算机》
本部分共分7章和3个附录,详细规定了台式微型计算机的技术要求、试验方法、质量评定程序及标志、包装、运输和贮存等。
GB∕T 9813.2-2016 《计算机通用规范 第2部分:便携式微型计算机》
本部分共分7章和3个附录,详细规定了便携式微型计算机的技术要求、试验方法、质量评定程序及标志、包装、运输和贮存等。
《计算机及外部设备装配调试员》国家职业技能标准 职业编码:6-25-03-00
本标准发布于2019年1月29日,包含计算机整机装配调试员、计算机零部件装配调试员、计算机及外部设备装配调试员、计算机网络设备装配调试员四个工种,规定了计算机及外部设备装配调试员技能鉴定的职业概况、基本要求、工作要求和权重表。
6.专业核心课程
510202计算机网络技术专业,建议必修课、课时、学分,按照15学时为1学分。
1)计算机组装与维修(必修课,92学时(实训52课时),6学分,考试课)
2)计算机网络技术(必修课,64学时,4学分,考试课)
3)计算机数据恢复技术(必修课,60学时,4学分,考试课)
4)局域网组建与维护(必修课,64学时,4学分,考试课)
7.配套的软性资源
西元实训室配套有完整的软性资源,包括专门的故障检测治具、专门的故障测试软件、实训指导视频、专业文化等,详见表510202-11-0。
表510202-11-0 西元高职计算机装调与维修实训室配套软性资源表

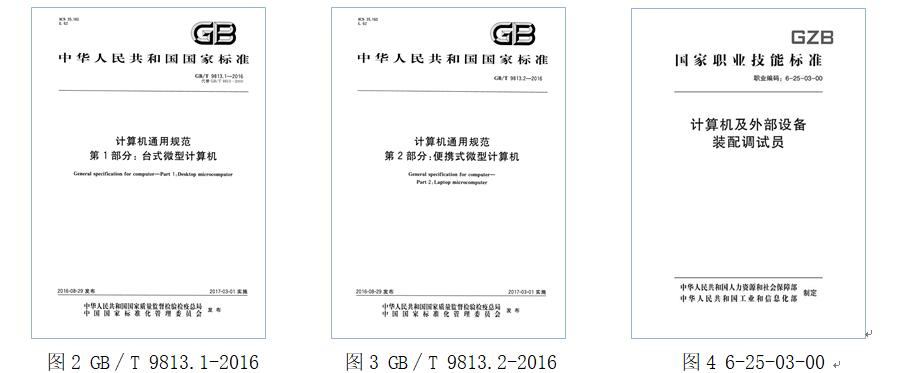

图5 国家标准 图6 西元专业教学与在线考试网站
图7 西元计算机组装与维修技能实战师资培训班照片
8.西元计算机组装与维修实训室解决方案,编号510202-11
西元计算机装调与维修实训室解决方案,主要包括:①实训项目、功能与课时;②主要设备配置清单;③西元计算机装调与维修技能鉴定装置简介;④配套专门诊断治具清单;⑤西元计算机故障自动测试软件简介及故障测试流程;⑥配套工具清单;⑦配套电路板焊接训练套件等。
8.1实训项目、功能与课时:实训项目20个,52课时,详见表510202-11-1
表510202-11-1 西元计算机组装与维修实训室实训项目与功能、实训课时表
|
|
8.2主要设备配置清单,详见表510202-11-2
表510202-11-2 西元计算机装调与维修实训室主要设备配置清单
序 | 设备名称 | 设备型号与配置 | 数量 | 配置说明 |
---|---|---|---|---|
1 | 计算机装调与维修技能鉴定装置 | KYJZW-56 | 25台 | 1台/学生 |
2 | 计算机故障自动测试软件 | KYJZWTest V1.0 | 25套 | 1套/装置 |
3 | 计算机装维工具箱 | KYGJX-18 | 25台 | 1台/装置 |
4 | 初级工电子焊接训练套件盒 | XY1-1 | 50套 | 耗材类,2套/装置 |
5 | 中级工电子焊接训练套件盒 | XY2-1 | 50套 | 耗材类,2套/装置 |
6 | 高级工电子焊接训练套件盒 | XY3-1 | 50套 | 耗材类,2套/装置 |
8.3西元计算机装调与维修技能鉴定装置简介,配置清单详见表510202-11-3
表510202-11-3 西元计算机装调与维修技能鉴定装置配置清单
1)产品照片与特点
(1)产品照片见封面。
(2)产品特点
1)产品质量稳定可靠。西元主板由行业知名资深专家设计,与国际一流品牌主板共线生产,选择更高可靠性的插槽等元器件,主板更适合反复拆装。
2)组合式结构。全钢组合式结构,顶部设计有向上折边的不锈钢顶板和显示器固定装置;上部两侧设计有双层货架,中间安装有金属理线环、PDU电源插座、信息插座和照明灯具;中部为不锈钢台面,配置防静电桌垫,预留多个穿线孔;下部两侧为柜体,上层设计为带锁抽屉,下层设计为主机柜。操作台充分展示了产品的性能与特点,漂亮美观又安全可靠。
3)桌凳一体。该装置设计有组合式键盘抽屉,既能放置键盘,又能悬挂圆凳,实现桌凳一体化,底部安装有8个万向轮,方便移动,便于管理和教室清洁。
4)快速重复设置多种故障。该装置配置了能够快速设置故障的专门计算机主板,通过插拔跳线帽快速设置故障,包括10类26种常见故障,以及数百种组合故障。
5)软硬结合。该装置还配置了专门的计算机故障诊断治具和计算机故障自动测试软件,能够对计算机故障进行快速诊断和精确定位。例如接受维修订单时,出具故障自动测试报告,维修后出具合格报告。
6)理实一体。按照教学与技能实训需求,对标实际工作情况,结合行业经验,量身定制了专业设备;结合计算机系统原理和计算机组装与维修,专门设计了20个丰富的实训项目。
7)设计合理。产品配套主板设计有故障设置区,集成故障诊断卡,各区域印有中文标识;开关电源端口和加长线束印有相应序号、接口类型和输出电压标识,便于学生对计算机原理认知和实训操作。
8)资料丰富。产品提供使用说明书和实操演示视频,每个实训项目都提供详细的操作流程,配备相关国家标准和职业技能标准,便于学生掌握技能,同时也便于教师教学。
2)西元快速设置故障的专门计算机主板照片与特点,主板照片如图8所示
图8 西元快速设置故障的计算机主板
(1)主板专门设计了10类26种故障设置点,能够任意组合数百个故障。采用跳线帽快速设置故障和恢复主板正常,如图8所示,包括CPU控制端故障、芯片组故障、内存故障、显示故障、音效故障、网络故障、扩展槽故障、内接插座故障、接口故障、BIOS设置故障等,具体故障类别和位置标示详见表510202-11-4。
(2)如图9所示,主板特别印刷了10个电路模块区域名称和故障编号。
(3)表510202-11-4为10类26个故障编号、故障类型、故障内容及现象。

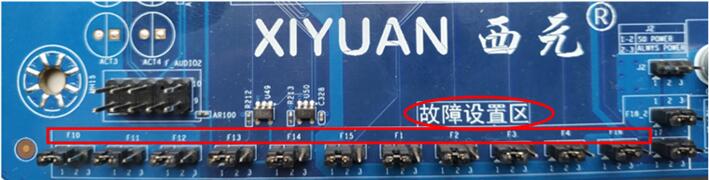

图9 故障设置区
表510202-11-4 西元计算机技能鉴定主板故障设置表
序 | 故障编号 | 故障类型 | 故障内容及现象 |
---|---|---|---|
1 | F1 | CPU控制端故障 | 故障1:风扇在转,电源灯亮,屏幕不显示,CPU不工作,诊断码为“FF”。 |
2 | F2 | 故障2:风扇转一下停止,电源灯亮一次,屏幕不显示,CPU不工作。 | |
3 | F3 | 芯片组故障 | 故障3:主板不开机,风扇在转,电源灯亮,屏幕不显示,诊断码为“FF”。 |
4 | F4 | 故障4:主板不能关机,按power键无反应。 | |
5 | F5 | 内存故障 | 故障5:电脑不开机,同时蜂鸣器报警,诊断码为C1或出现掉电重启现象。 |
6 | F6_1 | 故障6_1:内存插DIMMA通道,电脑不开机,同时蜂鸣器报警,诊断卡为C1 或出现掉电重启现象。 |
|
7 | F6_2 | 故障6_2:内存插DIMMB通道,电脑不开机,同时蜂鸣器报警,诊断卡为C1 或出现掉电重启现象。 |
|
8 | F7 | 显示故障 | 故障7:VGA不显示。 |
9 | F7_1 | 故障7_1:VGA偏蓝。 | |
10 | F7_2 | 故障7_2:VGA偏红。 | |
11 | F7_3 | 故障7_3:VGA偏绿。 | |
12 | F8 | 故障 8:DVI信号不显示。 | |
13 | F9 | 故障9:HDMI不显示。 | |
14 | F10 | 音效故障 | 故障10:右声道没有声音或者声音明显变小。 |
15 | F11 | 故障11:左声道没有声音或者声音明显变小。 | |
16 | F12 | 故障12:插入音频设备,电脑没有声音。 | |
17 | F13 | 网络故障 | 故障13:识别不到集成网卡 |
18 | F14 | 扩展槽故障 | 故障14:PCI_E×16_1插槽,不识别独立显卡、网卡和声卡。 |
19 | F15 | 内接插座 故障 |
故障15:24针电源插座,电脑不开机,主板不工作。 |
20 | F16 | 故障16:CPU风扇插座,电脑可以开机,风扇不转。 | |
21 | F17 | 故障17:前端控制面板插座,主机通电后,不按开机键,有开机动作后掉电,不能正常工作。 | |
22 | F18_1 | 接口故障 | 故障18_1:后面板2个USB2.0、2个USB3.0故障。 |
23 | F18_2 | 故障18_2:前面板2个USB2.0内接插座故障。 | |
24 | F19 | 故障19:COM1口故障。 | |
25 | F21 | 故障21:无法识别PS/2设备。 | |
26 | F20 | BIOS故障 | 故障20:因BIOS设置故障造成不开机,恢复出厂设置。 |
(4)如图10所示,主板独家集成了诊断卡、数码管和蜂鸣器电路,能准确判断出故障类别。 例如在进行内存故障检测时,诊断卡能准确判断出该故障类别,数码管显示故障代码C1,蜂鸣器“滴滴滴”连续三声持续报警,故障现象直观且明显。
图10 主板独家集成了诊断卡、数码管和蜂鸣器电路
3)开关电源和加长线束照片及特点

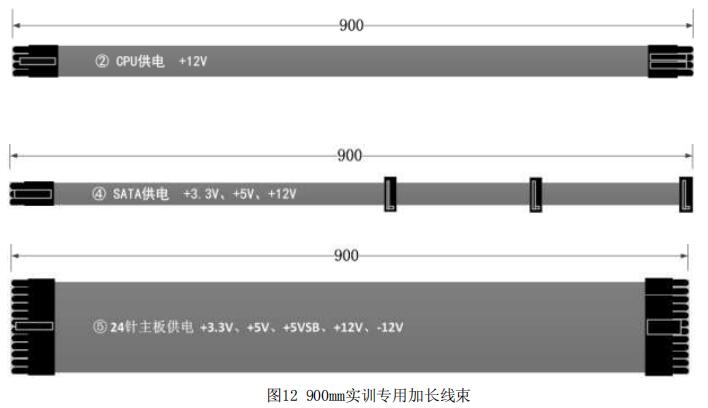

(1)开关电源端口照片如图11所示。 (2)开关电源特点包括全模组电源端口印刷有清晰的输出电压标识,能够快速、正确连接电源线束,熟悉主板各区域和硬盘、光驱等设备的工作电压。 (3)如图12所示,专门设计和制作了长900mm的加长线束,能够把主板放置在机箱外部进行故障检测,也方便机箱内背部走线、理线和绑扎。 | ![]() |
8.4西元计算机装调与维修技能鉴定装置配套的专门诊断治具清单,详见表510202-11-4
表510202-11-4 计算机装配调试与维修技能鉴定装置配套治具清单
序 | 治具名称 | 治具结构及功能描述 | 诊断方法 | 数量 |
---|---|---|---|---|
1 | 开关 控制器 |
开关控制器设计有电源开关、重启开关、电源工作指示灯和硬盘工作指示灯。可诊断电源开关、重启开关、电源工作状态和硬盘工作状态。 | 将该治具插入主板JFP1插座,按下PWRBIN,计算机进入开机状态;PWR灯亮,表示主机通电正常;HD灯亮,表示硬盘工作正常;按下RST开关,计算机进入重启状态。 | 1个 |
2 | 音频诊 断治具 |
音频诊断治具,由1个前面板音频诊断治具和1个音频回路线构成,其中音频回路线一端有6个音频接头。可诊断前面板9针音频插座故障和后面板5个音频接头故障。 | 先将前面板音频诊断治具插入F_AUDIO2端口,再将音频回路线同时插入后面板5个音频接口,与主板构成一个诊断回路,结合软件来测试音频故障,诊断结果以本次测试报告为准。 | 1套 |
3 | COM 诊断治具 |
COM诊断治具,内部设计为全信号回路,可诊断COM插座故障。 | 将2个COM诊断治具分别插入主板COM1、COM2插座,结合软件来测试COM故障,诊断结果以本次测试报告为准。 | 2个 |
4 | USB 诊断治具 |
USB诊断治具,由2个USB测试仪和2个前置转接治具板构成。可诊断USB连接状态和数据读写。 | 将前置转接治具板插入主板F_USB1、F_USB2插座,与2个USB测试仪、主板构成回路,结合软件来测试USB是否正常,诊断结果以本次测试报告为准。 | 1套 |
8.5西元计算机装维工具箱
1)计算机装维工具箱,产品型号KYGJX-18,规格长×宽×高=315×355×130mm,重量4公斤。该工具箱为计算机装调与维修技能鉴定装置配套专用工具箱,满足计算机安装调试与维修,教学实训与技能鉴定需要。
2)工具箱外壳采用圆弧型铝合金型材和板材,美观漂亮,坚固耐用,便于携带。
3)工具箱上盖选用透明亚克力盖板,方便工具检查与实训室管理。
4)工具箱内部设置专门的成型内衬,牢靠固定工具,快速拿取工具和定位存放工具。
5)每个工具都有对应铭牌,工具名称清楚,方便快速认知工具,取用工具。
6)全部选用优质工具,功能齐全,规格合适,结实耐用。
7)工具箱配置活动海绵,运输保护工具与上盖。
8)具体工具配置清单详见参数表。

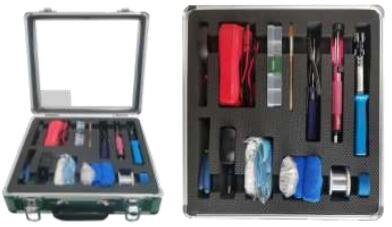

图13 西元计算机装维工具箱
8.6西元计算机故障自动测试软件简介及故障测试流程
1)西元计算机故障自动测试软件简介

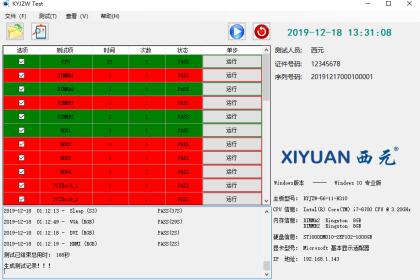

(1)故障测试功能。测试功能有13类共33种,包括CPU测试、内存测试、硬盘测试、键鼠测试、PCIE测试、网络测试、USB测试、音频测试、COM串口测试、睡眠测试、VGA测试、DVI测试、HDMI测试等。如图14为西元计算机故障自动测试软件界面。
图14 西元计算机故障自动测试软件界面
(2)故障测试总流程。①将待测主板设置为故障状态,即用跳线帽连接该故障点的2-3引脚;②安装计算机零部件并插入开关控制器治具,进行开机操作;③打开计算机故障自动测试软件,进入登录页面,输入测试人员姓名、证件号和待测主板ISN编号;④选择已设置的故障进行软件测试;⑤测试完成后关机,还原跳线帽至1-2引脚,使待测主板恢复正常状态;⑥开机后进行主板正常状态的功能测试;⑦读取软件自动生成的故障测试报告。
(3)产品特点。①能够自动测试13类33种常见计算机故障;②具有测试人员姓名、证件号和主板ISN编号登录功能;③可自由选择故障进行测试;④软件自动显示故障信息,绿色为“PASS”,红色为“FAIL”;⑤自动生成故障测试报告,方便老师进行管理和考核。
2)键盘故障和音频故障测试流程
(1)测试准备。将待测主板安装计算机零部件,插入开关控制器,接通计算机电源后,按开关控制器的“POWER SW”按钮进行开机。

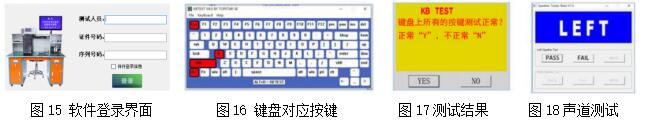

(2)软件登录。开机后进入Windows系统,打开测试软件,进入软件登录界面,如图15所示。输入测试人员姓名、证件号码和待测主板ISN编码,进行登录。
(3)键盘测试。点击键盘测试界面左上角的“KeyBoard”,选择键盘布局样式,按照提示依次按下键盘上的对应按键,根据提示确定键盘功能是否正常,如图16、17所示。
(4)声道测试。将耳机插入后面板绿色音频接口。①左声道测试;②右声道测试;③立体声测试。诊断正常,点击PASS;诊断故障,则点击FAIL,如图18所示。
8.7电路板焊接训练套件
电子焊接训练套件专门为计算机维修焊接技能的培训而开发,适合教学实训与职业技能鉴定,分为初级板、中级板、高级板。

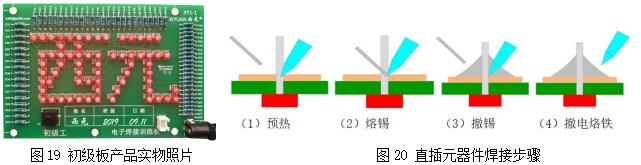

1)1)初级板型号为XY1-1,长125mm,宽83mm,如图19所示。初级板主要为直插元器件焊接训练,包括电阻焊接区和LED灯焊接区。电阻焊接区专门设计有3种间距的焊盘,分为较疏、一般、较密3种,逐渐提高焊接技能要求。LED灯焊接区为“西元”字样,直观可视化显示焊接效果。初级板焊接主要掌握直插元器件整形、插件、焊接等技能,步骤如图20所示。

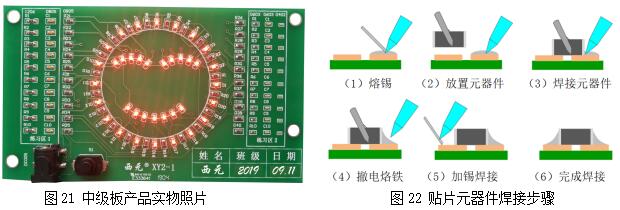

2)中级板型号为XY2-1,长125mm,宽83mm,如图21所示。中级板主要为贴片元器件焊接训练,包括左右两边的基本焊接技能训练区、中间实战焊接区。基本焊接技能训练区设计有4类元器件焊盘,封装尺寸从大到小为1206、0805、0603、0402,逐渐提高焊接技能。实战焊接区设计为“笑脸”样式,直观可视化显示焊接效果。中级板焊接主要掌握贴片元器件焊接、拆卸等技能,步骤如图22所示。
3)高级板型号为XY3-1,长125mm,宽83mm,如图23所示。高级板增加了集成电路焊接训练,分为跑马灯系统和闪烁灯系统,通过电位器的调整控制跑马灯速度,或者闪烁频率。高级板包括IC芯片、电容、电阻、三极管等多种元器件,产品器件选型贴合计算机主板,使焊接人员快速掌握主板故障排查和维修技能。
4)产品训练功能全面,由易到难,生动有趣,不仅适合技能训练,也能展示和收藏。产品设计有安装固定孔、产品型号、姓名、班级、日期等信息,方便管理。
