ICT工程技术实训平台

【摘要】

ICT工程技术实训平台是西元第3代新产品，主要零部件多达31种，比第2代新增了18种，主要配套有网络交换机、前置RJ45口语音交换机、磁吸知识牌等，以及工学结合教材、教学实训项目与指导视频等丰富的数字化资源。产品实训功能和项目大幅度增加，性价比更高。

第3代产品主要创新点包括数实融合设计，配套VR教学实训系统。产品设计有技能训练项目12个，共计24个课时，包括专业技能训练项目7个，工程实战技能训练项目5个。全面推广新技术、新技能、新产品，展示配线子系统等工匠技能。

【适用专业】

1）中等职业学校

中职专业及其课程如下。

① 64土木建筑大类，6404建筑设备类，640401建筑智能化设备安装与运维专业

专业核心课程，计算机网络与综合布线系统施工。

② 70交通运输大类，7001铁道运输类，700101铁道工程施工与维护专业

专业核心课程，铁路线路维修与大修。

③ 70交通运输大类，7006城市轨道交通类，700602城市轨道交通信号维护专业

专业核心课程，轨道交通网络系统维护。

④ 71电子与信息大类，7101电子信息类，710102物联网技术应用专业

专业核心课程，网络综合布线技术。

⑤ 71电子与信息大类，7102计算机类，710202计算机网络技术专业

专业核心课程，综合布线设计与施工。参考学时，96学时。

⑥ 71电子与信息大类，7102计算机类，710208网络安防系统安装与维护专业

专业核心课程，综合布线设计与施工。参考学时，128学时。

2）高职专科学校

高职专业及其课程如下。

① 44土木建筑大类，4404建筑设备类，440404建筑智能化工程技术专业

专业核心课程，信息系统与综合布线工程技术。

② 50交通运输大类，5001铁道运输类，500111铁道通信与信息化技术专业

专业核心课程，通信线路施工与维护。

③ 50交通运输大类，5006城市轨道交通类，500604城市轨道交通通信信号技术专业

专业核心课程，城市轨道交通专用通信系统维护。

④ 51电子与信息大类，5102计算机类，510202计算机网络技术专业

专业基础课程，网络综合布线。

⑤ 51电子与信息大类，5103 通信类，510301现代通信技术专业

专业核心课程，光通信网络组网与维护。

⑥ 51电子与信息大类，5103 通信类，510305通信工程设计与监理专业

专业核心课程，线务工程。

⑦ 58公安与司法大类，5807安全防范类，580701安全防范技术专业

专业核心课程，智能化工程综合布线。

3）高职本科学校

31电子与信息大类，3102计算机类，310202网络工程技术专业

专业基础课程，信息网络布线。

4）技工院校

技工院校专业及其课程如下。

① 02电工电子类，0205楼宇自动控制设备安装与维护专业

0205-4中级，专业主要教学内容包括综合布线系统安装与维护课程。

② 02电工电子类，0218工业互联网与大数据应用专业

0218-4中级，专业主要教学内容包括网络信息系统综合布线课程。

③ 03信息类，0301计算机网络应用专业

0301-4中级，专业主要教学内容包括信息网络布线课程。

0301-2预备技师，专业主要教学内容包括智能楼宇弱电综合布线方案设计与实施课程。

④ 03信息类，0304计算机信息管理专业

0304-3高级，专业主要教学内容包括网络工程与综合布线实训课程。

⑤ 03信息类，0309通信网络应用专业

0309-3高级，专业主要教学内容包括网络工程与综合布线实训课程。

⑥ 03信息类，0311网络安防系统安装与维护专业

0311-4中级和0311-3高级，专业主要教学内容包括综合布线系统课程。

⑦ 03信息类，0313物联网应用技术专业

0313-4中级和0313-3高级，专业主要教学内容包括综合布线技术课程。

⑧ 04交通类，0443道路智能交通技术应用专业

0443-4中级，专业主要教学内容包括网络综合布线课程。

1.产品创新特点

1）综合布线工程安装与应用相结合，突出专业技能训练。

该产品以数实融合方式全面创新设计，在新增大量最新功能性硬件的同时，新增了信息通信领域综合布线应用内容，配套了VR教学实训系统、多种专业教材、丰富实训项目与指导视频等二维码数字化资源，通过丰富的实物场景展示工匠技能，推广新技术新产品新技能等，适合理实合一教学实训和数字化技能人才培养。

2）配套专业VR教学实训资源

（1）全景仿真模型。根据真实综合布线系统工程常用设备和安装技术技能，建立了三维可视化仿真模型，精准呈现设备外观与结构，丰富的技术技能应用场景。

西元ICT工程技术实训平台VR教学实训系统开始界面

（2）应用新技术呈现真实场景。采集真实场景技术技能，使用三维建模和PBR（物理渲染）技术制作模型，使用UE（虚幻引擎）完美还原实训交互场景。

（3）丰富的场景模式。场景模式包括认知教学模式、实训教学模式和考核测评模式三种，按照技能人才培养规律，通过认知、实操和考评，快速学习和掌握综合布线工程专业技术技能。

（4）操作按钮多类多种。在VR教学资源场景中，精心规划设计了多类多种操作按钮，指导正确快速使用VR教学资源。

（5）场景和器材种类丰富。西元VR教学实训系统真实还原综合布线系统中常见器材与应用场景，包括工作区子系统信息插座、水平子系统穿线管和电缆、管理间子系统机柜和通信跳线架、网络配线架、网络交换机、语音交换机、电源分配单元（PDU）等，以及水晶头与模块端接、配线架与跳线架端接、永久链路和信道搭建与测试、配线子系统搭建与测试等综合场景实训。

3）配套丰富的工学结合教材。该产品把工程技术与理论知识相结合，按照“工作经验就是应用标准规范的能力”理念，编写配套专业教材，契合职业教育学校教学实训需要，包括国规、省规教材等，实训项目按照配套教材技术知识内容，以该产品为平台开发，突出“工学结合”。

4）配套教学实训项目与指导视频等数字化资源。该产品配套有丰富的教学实训项目、图纸或高清照片等教学实训资源，配套磁吸知识牌16个，手机支架2个，可扫码观看和学习，掌握关键方法和步骤，突出“做中学学中做”。

5）配置建筑物管理间9U机柜2台，安装在二、三层。每个机柜内安装有网络交换机、RJ45口语音交换机、配线设备等。

6）配置住宅信息箱1个，安装在一层。住宅信息箱内安装有配线设备，配套配线子系统3种6个。

7）展示工匠技能。该产品搭建了多种路由的永久链路，通过真实场景展示工匠技能。包括PVC穿线管布线、PVC线槽布线、波纹管布线，以及信息插座安装等。



2．西元第3代ICT工程技术实训平台新产品与老产品照片对比

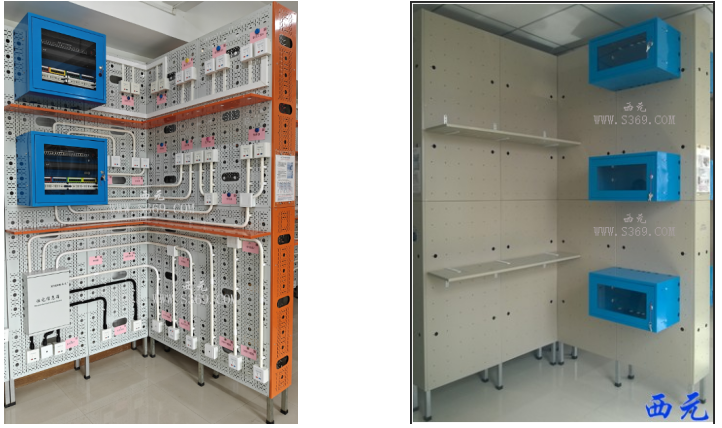

  西元第3代 “ICT工程技术实训平台” 新产品与老产品照片对比图

3．产品配置

西元第3代ICT工程技术实训平台新产品配置如表1所示。其中新产品配置主要零部件31种，第2代老产品13种，第1代老产品8种。

表1 西元第3代新产品配置与以往老产品配置比较表（●表示配置有，○表示没有）

序	产品主要配置	第3代新产品	第2代老产品	第1代老产品
1.	产品名称	ICT工程技术实训平台	IT工程技术实训平台	综合布线实训装置
2.	产品型号	XYICT-443	KYSYZ-04-421	KYSYZ-04-433
3.	配套VR教学实训资源	●	○	○
4.	配套专业教材（包括国规和省规教材）	●	●	●
5.	磁吸知识牌	●	○	○
6.	手机支架	●	○	○
7.	模块支架，2个	●	●	●
8.	多功能孔板，1200x600	●	●	●
9.	多功能孔板，1200x240	●	●	●
10.	托盘桥架式楼层模拟板，1200x200	●	○	○
11.	托盘桥架式楼层模拟板，1000x200	●	○	○
12.	楼层模拟板，1200x240,1块	○	●	●
13.	三层壁挂式机柜，9U	●	○	○
14.	壁挂式机柜，6U	○	●	●
15.	网络配线架，24口，1个	●	○	○
16.	110型通信跳线架，100对	●	○	○
17.	网络理线环，1个	●	○	○
18.	网络交换机，24口，1个	●	○	○
19.	语音交换机，22口，1个	●	○	○
20.	电源分配单元（PDU），6位	●	○	○
21.	二层壁挂式机柜，9U	●	○	○
22.	壁挂式机柜，6U	○	●	●
23.	网络配线架，24口，1个	●	○	○
24.	110型通信跳线架，100对，1个	●	○	○
25.	网络理线环，1个	●	○	○
26.	网络交换机，24口，1个	●	○	○
27.	语音交换机，22口，1个	●	○	○
28.	电源分配单元（PDU），6位	●	○	○
29.	一层住宅信息箱，1个	●	●	○
30.	壁挂式机柜，6U	○	●	●
31.	RJ45网络配线架，6口，2个	●	●	○
32.	TV配线架，一进四出，1个	●	●	○
33.	电源分配单元（PDU），2位	●	●	○
34.	路由器安装支架，1个	●	●	○
35.	住宅配线子系统(金属穿线管2趟)	●	○	○
36.	住宅配线子系统（波纹管2趟）	●	○	○
37.	住宅配线子系统（PVC线槽2趟）	●	○	○
	主要零部件合计	31种	13种	8种

5.产品配套专业教材丰富

本产品按照数实融合理念设计，配套有多本专业教材，每本教材均配置有丰富的实训项目和实训指导视频，每个视频均以二维码为载体，随时随地扫码看视频、练技能、学知识。包括国家规划教材、信息通信科普精品教材等。

1）《网络综合布线系统工程技术实训教程（第5版）》，王公儒主编，适合本科、高职。

2）《综合布线实训指导书（第3版）》，王公儒主编，适合高职短课时。

3）《综合布线系统技能实训教程（第2版）》，王公儒主编，适合中职和技工院校

4）《综合布线工程实用技术（第4版）》，王公儒主编，适合本科、高职

5）《综合布线技术（第2版）》，王公儒主编，适合本科

更多教材简介、配套教学实训资源等，请访问西元网站或联系西元。

图14 西元综合布线类教材封面

6.技能训练项目与课时

本产品设计有技能训练区域7个，技能训练项目14个，共计28个课时。包括专业技能训练9个，工程实战技能训练5个。具体项目与课时如下，各个项目内容详见表2配套教材。

1）专业技能训练9个，18课时

（1）水晶头与模块端接技能训练，2课时。

（2）超五类非屏蔽网络配线架端接技能训练，2课时。

（3）六类直通式非屏蔽网络配线架端接技能训练，2课时。

（4）六类模块式屏蔽网络配线架端接技能训练，2课时。

（5）110型通信跳线架端接技能训练，2课时。

（6）语音配线架端接技能训练，2课时。

（7）信息插座安装技能训练，2课时。

（8）穿线管折弯与安装技能训练，2课时。

（9）电缆理线技能训练，2课时。

2）工程实战技能训练5个，10课时

（1）超五类非屏蔽永久链路搭建与测试，2课时。

（2）六类非屏蔽永久链路搭建与测试，2课时。

（3）六类屏蔽永久链路搭建与测试，2课时。

（4）大对数电缆语音链路搭建与测试，2课时。

（5）配线子系统搭建与测试技能训练，2课时。

3）技能训练内容简介

每个技能训练项目都有完整详细的内容和训练步骤，包括实训任务要求、技术要求、实训器材清单、实训步骤等，主要内容如下，按照具体要求完成实训任务，掌握工程技能。

（1）实训任务来源。

（2）实训任务。

（3）技术知识点。

（4）关键技能与要求。

（5）实训课时。

（6）实训指导视频。

（7）实训设备。

（8）实训材料。

（9）实训工具。

（10）实训步骤。

（11）评判标准。

（12）实训报告。

4）实训项目对应教材

本产品配套有正式出版的专业教材5本，教材配套实训项目以本产品为平台开发，理论知识和技能规范相结合，实训项目对应教材内容详见表2实训项目对应教材内容表。

表2 实训项目对应教材内容表

序	产品实训项目	相关教材内容	章节	页码
1	水晶头与模块 端接技能训练	《综合布线技术》实训2 网络跳线制作、实训3 网络模块端接	单元2	P58
2		《综合布线工程实用技术（第3版）》 实训2 网络跳线制作训练、实训3 网络模块端接训练	单元2	P51
3		《网络综合布线系统工程技术实训教程（第4版）》 实训项目2 电缆端接速度竞赛（XY786）	第2章	P23
4		《综合布线系统技能实训教程》实训项目1 跳线端接技能实训	第3章	P48
5		《综合布线实训指导书（第2版） 实训12 网络跳线制作与测试实训	单元2	P67
6	超五类非屏蔽网络 配线架端接技能训练	《综合布线技术》实训6 数据永久链路端接技能训练	单元5	P187
7		《综合布线工程实用技术（第3版）》 实训5  网络配线架端接实训	单元4	P144
8	110型通信跳线架 端接技能训练	《综合布线技术》实训5 语音链路端接技能训练	单元4	P160
9		《综合布线工程实用技术（第3版）》 实训10 语音链路端接训练	单元8	P239
10		《网络综合布线系统工程技术实训教程（第4版）》 实训项目1 110型通信跳线架端接技能实训 实训项目2 大对数电缆永久链路端接技能实训	第3章	P50
11		《综合布线系统技能实训教程》 实训项目1 110型通信跳线架端接技能实训 实训项目2 大对数电缆永久链路端接技能实训	第2章	P32
12	语音配线架 端接技能训练	《网络综合布线系统工程技术实训教程（第4版）》 实训项目3 25口RJ45语音配线架端接技能实训	第3章	P53
13		《综合布线系统技能实训教程》 实训项目3 25口RJ45语音配线架端接技能实训	第2章	P36
14	信息插座安装 技能训练	《综合布线工程实用技术（第3版）》 实训6 信息插座的安装实训	单元5	P172
15		《综合布线实训指导书（第2版）》 实训项目16 信息插座安装实训	单元5	P98
16	穿线管折弯与安装 技能训练	《综合布线工程实用技术（第3版）》 正文6.5.1 水平子系统线管安装施工技术	单元6	P189
17	电缆理线技能训练	《综合布线工程实用技术（第3版）》 正文6.5.4 水平子系统铜缆抽线和理线操作方法	单元6	P194
18	超五类非屏蔽 永久链路搭建与测试	《网络综合布线系统工程技术实训教程（第4版）》 实训项目1 网络永久链路端接技能实训	第4章	P66
19		《综合布线系统技能实训教程》 实训项目2 网络永久链路端接技能实训	第3章	P50
20	六类屏蔽永久链路 搭建与测试	《网络综合布线系统工程技术实训教程（第4版）》 实训项目3 屏蔽永久链路端接技能实训	第4章	P67
21		《综合布线系统技能实训教程》 实训项目3 屏蔽永久链路端接技能实训	第3章	P51
22	大对数电缆语音链路 搭建与测试	《综合布线技术》实训7 语音配线架端接训练	单元6	P213
23		《综合布线工程实用技术（第3版）》 实训11 语音配线架端接训练	单元9	P259
24	配线子系统搭建与测试 技能训练	《综合布线工程实用技术（第3版）》 实训7 配线子系统安装实训（PVC线管类）	单元6	P201
