数实融合综合布线实训装置
【摘要】西元数实融合综合布线实训装置是西元第3代新产品（型号KYPXZ-01-55），也是第2代网络配线实训装置（型号KYPXZ-01-52）的升级换代产品。第3代新产品配置的主要零部件多达45种，比第2代产品的12种新增加了33种，产品功能和实训项目大幅度增加，性价比更高。
产品主要创新点包括数实融合设计，配套专业VR教学实训资源，配套足量耗材，满足重复实训需求，全面推广新技术、新技能、新产品，展示专业理线技能，展示配线子系统，展示工匠技能。
产品主要配套包括丰富的工学结合教材、教学实训项目与指导视频等数字化资源、专业测试跳线，以及西元第3代综合布线测试装置和第3代综合布线端接训练装置等。
产品设计有技能训练区域7个，技能训练项目14个，共计28个课时。包括专业技能训练9个，工程实战技能训练5个。
【适用专业】
1）中等职业学校
中职专业及其课程如下。
① 64土木建筑大类，6404建筑设备类，640401建筑智能化设备安装与运维专业
专业核心课程，计算机网络与综合布线系统施工。
② 70交通运输大类，7001铁道运输类，700101铁道工程施工与维护专业
专业核心课程，铁路线路维修与大修。
③ 70交通运输大类，7006城市轨道交通类，700602城市轨道交通信号维护专业
专业核心课程，轨道交通网络系统维护。
④ 71电子与信息大类，7101电子信息类，710102物联网技术应用专业
专业核心课程，网络综合布线技术。
⑤ 71电子与信息大类，7102计算机类，710202计算机网络技术专业
专业核心课程，综合布线设计与施工。参考学时，96学时。
⑥ 71电子与信息大类，7102计算机类，710208网络安防系统安装与维护专业
专业核心课程，综合布线设计与施工。参考学时，128学时。
2）高职专科学校
高职专业及其课程如下。
① 44土木建筑大类，4404建筑设备类，440404建筑智能化工程技术专业
专业核心课程，信息系统与综合布线工程技术。
② 50交通运输大类，5001铁道运输类，500111铁道通信与信息化技术专业
专业核心课程，通信线路施工与维护。
③ 50交通运输大类，5006城市轨道交通类，500604城市轨道交通通信信号技术专业
专业核心课程，城市轨道交通专用通信系统维护。
④ 51电子与信息大类，5102计算机类，510202计算机网络技术专业
专业基础课程，网络综合布线。
⑤ 51电子与信息大类，5103 通信类，510301现代通信技术专业
专业核心课程，光通信网络组网与维护。
⑥ 51电子与信息大类，5103 通信类，510305通信工程设计与监理专业
专业核心课程，线务工程。
⑦ 58公安与司法大类，5807安全防范类，580701安全防范技术专业
专业核心课程，智能化工程综合布线。
3）高职本科学校
31电子与信息大类，3102计算机类，310202网络工程技术专业
专业基础课程，信息网络布线。
4）技工院校
技工院校专业及其课程如下。
① 02电工电子类，0205楼宇自动控制设备安装与维护专业
0205-4中级，专业主要教学内容包括综合布线系统安装与维护课程。
② 02电工电子类，0218工业互联网与大数据应用专业
0218-4中级，专业主要教学内容包括网络信息系统综合布线课程。
③ 03信息类，0301计算机网络应用专业
0301-4中级，专业主要教学内容包括信息网络布线课程。
0301-2预备技师，专业主要教学内容包括智能楼宇弱电综合布线方案设计与实施课程。
④ 03信息类，0304计算机信息管理专业
0304-3高级，专业主要教学内容包括网络工程与综合布线实训课程。
⑤ 03信息类，0309通信网络应用专业
0309-3高级，专业主要教学内容包括网络工程与综合布线实训课程。
⑥ 03信息类，0311网络安防系统安装与维护专业
0311-4中级和0311-3高级，专业主要教学内容包括综合布线系统课程。
⑦ 03信息类，0313物联网应用技术专业
0313-4中级和0313-3高级，专业主要教学内容包括综合布线技术课程。
⑧ 04交通类，0443道路智能交通技术应用专业
0443-4中级，专业主要教学内容包括网络综合布线课程。
1.产品创新特点
数实融合综合布线实训装置是西元第3代新产品，以“技能就是标准规范”“工作经验就是应用标准规范的能力”等理念研制，主要创新点如下。
1）数实融合创新设计
该产品以数实融合方式全面创新设计，在新增大量最新硬件的同时，配套了VR教学实训资源、多种专业教材、丰富实训项目与指导视频等二维码数字化资源，通过丰富的实物场景展示工匠技能，推广新技术新产品新技能等，适合理实合一教学实训和数字化技能人才培养。
2）配套专业VR教学实训资源
（1）全景仿真模型。根据真实综合布线系统工程常用设备和安装技术技能，建立了三维可视化仿真模型，精准呈现设备外观与结构，丰富的技术技能应用场景。
西元数实融合综合布线实训装置VR教学实训系统开始界面
（2）应用新技术呈现真实场景。采集真实场景技术技能，使用三维建模和PBR（物理渲染）技术制作模型，使用UE（虚幻引擎）完美还原实训交互场景。

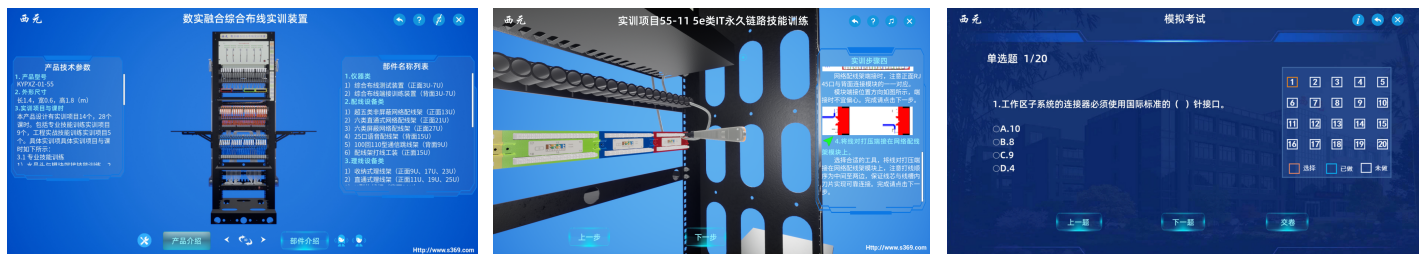

（3）丰富的场景模式。场景模式包括认知教学模式、实训教学模式和考核测评模式三种，按照技能人才培养规律，通过认知、实操和考评，快速学习和掌握综合布线工程专业技术技能。

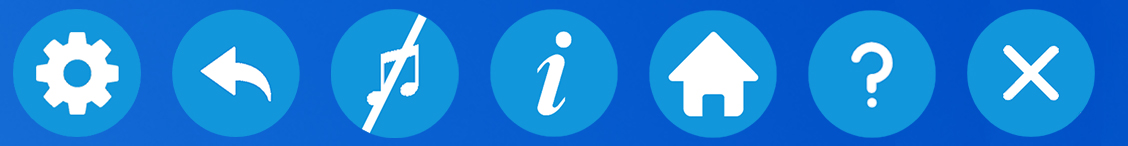

（4）操作按钮多类多种。在VR教学资源场景中，精心规划设计了多类多种操作按钮，指导正确快速使用VR教学资源。
（5）器材种类丰富。西元VR教学实训资源真实还原综合布线系统中常见器材与应用场景，包括综合布线测试装置、直通式理线架、25口语音配线架、100回110型通信跳线架、收纳式理线架等设备认知，水晶头与模块端接、配线架与跳线架端接、链路搭建与测试、配线子系统搭建与测试等综合场景实训。
3）配套丰富的工学结合教材。该产品把工程技术与理论知识相结合，按照“工作经验就是应用标准规范的能力”理念，编写配套专业教材，契合职业教育学校教学实训需要，包括国规、省规教材等，实训项目按照配套教材技术知识内容，以该产品为平台开发，突出“工学结合”。
4）配套教学实训项目与指导视频等数字化资源。该产品配套有丰富的教学实训项目、图纸或高清照片等教学实训资源，配套二维码28个，手机支架2个，可扫码观看和学习，掌握关键方法和步骤，突出“做中学学中做”。
5）配置西元第3代综合布线测试装置。该产品配置西元最新第3代综合布线测试装置，能够同时插接6根跳线进行测试，新增了屏蔽跳线、故障跳线和永久链路测试功能。
6）配置西元第3代综合布线端接训练装置。该产品配置西元最新第3代综合布线端接训练装置，具有大对数电缆端接技能训练与测试功能。
7）展示工匠技能。该产品搭建了永久链路73个，通过实物展示工匠技能。包括超五类、六类、屏蔽、大对数电缆永久链路等。
8）展示专业理线技能。配套专门的综合布线工程理线器材，展示专业理线技能。包括扎线杆、绑线条、鱼骨理线槽、理线盲板等多种理线架。
9）展示配线子系统。在产品两侧设计和安装了8个配线子系统，包括信息插座、穿线管、网络模块、语音模块和永久链路电缆等，实物展示配线子系统。
10）配套专业测试跳线。产品配置有多种专业跳线，包括屏蔽测试跳线、数据测试跳线、语音测试跳线、鸭嘴测试跳线等，满足教学实训与永久链路测试需要。
11）配套足量耗材，满足重复实训需求。该产品配套电缆跳线8种104根，总长度超过200米。每个跳线和永久链路都预留足够长度，设计为重复安装或端接100次以上，满足长期重复技能训练需要，解决了缺少耗材的难题。
12）推广新技术、新技能、新产品。该产品配套多种最新综合布线器材，包括屏蔽配线架、直通式配线架、收纳式理线架等，推广和展示新技术、新技能、新产品。
2．西元第3代数实融合综合布线实训装置新产品与老产品照片对比
西元第3代 “数实融合综合布线实训装置” 新产品与老产品照片对比图
3．西元第3代数实融合综合布线实训装置专业技能展示局部照片
西元第3代 “数实融合综合布线实训装置” 新产品专业技能展示局部照片
4．产品配置
西元第3代数实融合综合布线实训装置新产品配置如表1所示。其中新产品主要零部件45种，第2代老产品12种，第1代老产品10种。
西元第3代新产品配置与以往老产品配置比较表（●表示配置有，○表示没有）
|
序 |
产品主要配置 |
第3代新产品 |
第2代老产品 |
第1代老产品 |
| 1. |
产品名称 |
数实融合综合布线实训装置 |
网络配线端接 实训装置 |
网络配线端接 实训装置 |
| 2. |
产品型号 |
KYPXZ-01-55 |
KYPXZ-01-52 |
KYPXZ-01-05 |
| 3. |
配套VR教学实训资源 |
● |
○ |
○ |
| 4. |
配套专业教材（包括国规和省规教材） |
● |
● |
● |
| 5. |
二维码标牌4个, 二维码28个，扫码看视频等 |
● |
○ |
○ |
| 6. |
手机支架2个 |
● |
○ |
○ |
| 7. |
综合布线测试装置，5U，12个RJ45屏蔽口 |
● |
○ |
○ |
| 8. |
网络线制作与测量实验装置，7U，8个RJ45口 |
○ |
● |
● |
| 9. |
综合布线端接训练装置，5U，50个指示灯 |
● |
○ |
○ |
| 10. |
计算机网络压接线实验装置，7U，50个指示灯 |
○ |
● |
● |
| 11. |
超五类配线架，24口，非屏蔽 |
● |
● |
● |
| 12. |
超五类配线架，24口，屏蔽，模块式 |
○ |
● |
○ |
| 13. |
六类配线架，24口，非屏蔽，直通式 |
● |
○ |
○ |
| 14. |
六类配线架，24口，屏蔽，模块式 |
● |
○ |
○ |
| 15. |
语音配线架，25口，RJ45 |
● |
● |
○ |
| 16. |
110型通信跳线架，100回 |
● |
● |
● |
| 17. |
理线架 |
○ |
● |
● |
| 18. |
收纳式理线架 |
● |
○ |
○ |
| 19. |
直通式理线架 |
● |
○ |
○ |
| 20. |
毛刷理线架 |
● |
○ |
○ |
| 21. |
鱼骨理线槽 |
● |
○ |
○ |
| 22. |
理线盲板 |
● |
○ |
○ |
| 23. |
绑线条+固线器 |
● |
○ |
○ |
| 24. |
U型扎线杆 |
● |
○ |
○ |
| 25. |
L型扎线杆 |
● |
○ |
○ |
| 26. |
网络配线架端接工装 |
● |
○ |
○ |
| 27. |
配线子系统8个 |
● |
○ |
○ |
| 28. |
开放式标准U机架（立柱、顶帽、底座） |
● |
● |
● |
| 29. |
机架电气接地和接地线 |
● |
○ |
○ |
| 30. |
电源分配单元（PDU）、零件工具盒 |
● |
● |
● |
| 31. |
折叠操作台2个 |
● |
○ |
○ |
| 32. |
立柱φ8安装孔和φ25、φ50过线孔 |
● |
● |
● |
| 33. |
立柱7x12底盒安装腰孔 |
● |
○ |
○ |
| 34. |
立柱60x150手孔 |
● |
○ |
○ |
| 35. |
网络跳线，24根，1.5m/根，超五类，非屏蔽 |
● |
○ |
○ |
| 36. |
网络跳线，24根，2m/根，六类，非屏蔽 |
● |
○ |
○ |
| 37. |
网络跳线，24根，3m/根，六类，屏蔽 |
● |
○ |
○ |
| 38. |
25对大对数电缆2根，长0.55m、2m |
● |
○ |
○ |
| 39. |
超五类非屏蔽跳线1根，长0.4m |
● |
● |
● |
| 40. |
六类非屏蔽跳线1根，长0.4m |
● |
○ |
○ |
| 41. |
六类屏蔽跳线1根，长0.4m |
● |
○ |
○ |
| 42. |
跨接故障跳线1根，长0.4m |
● |
○ |
○ |
| 43. |
反接故障跳线1根，长0.4m |
● |
○ |
○ |
| 44. |
开路故障跳线1根，长0.4m |
● |
○ |
○ |
| 45. |
超五类非屏蔽跳线12根，长1.5m/根 |
● |
○ |
○ |
| 46. |
六类屏蔽数据测试跳线1根，长2m，RJ45-RJ45 |
● |
○ |
○ |
| 47. |
六类非屏蔽数据测试跳线1根，长2m, RJ45-RJ45 |
● |
○ |
○ |
| 48. |
语音测试跳线1根，长2m, RJ11-RJ45 |
● |
○ |
○ |
| 49. |
语音测试跳线1根，长1m，2位鸭嘴-RJ45 |
● |
○ |
○ |
| 50. |
测试跳线存放盒 |
● |
○ |
○ |
| 51. |
废料收集盒 |
● |
○ |
○ |
|
|
主要零部件合计 |
45种 |
12种 |
10种 |
5.产品配套专业教材丰富
本产品按照数实融合理念设计，配套有多本专业教材，每本教材均配置有丰富的实训项目和实训指导视频，每个视频均以二维码为载体，随时随地扫码看视频、练技能、学知识。包括国家规划教材、信息通信科普精品教材等。
1）《网络综合布线系统工程技术实训教程（第5版）》，王公儒主编，适合本科、高职。
2）《综合布线实训指导书（第3版）》，王公儒主编，适合高职短课时。
3）《综合布线系统技能实训教程（第2版）》，王公儒主编，适合中职和技工院校
4）《综合布线工程实用技术（第4版）》，王公儒主编，适合本科、高职
更多教材简介、配套教学实训资源等，请访问西元网站或联系西元。
西元综合布线类教材封面
6.技能训练项目与课时
本产品设计有技能训练区域7个，技能训练项目14个，共计28个课时。包括专业技能训练9个，工程实战技能训练5个。具体项目与课时如下，各个项目内容详见表2配套教材。
1）专业技能训练9个，18课时
（1）水晶头与模块端接技能训练，2课时。
（2）超五类非屏蔽网络配线架端接技能训练，2课时。
（3）六类直通式非屏蔽网络配线架端接技能训练，2课时。
（4）六类模块式屏蔽网络配线架端接技能训练，2课时。
（5）110型通信跳线架端接技能训练，2课时。
（6）语音配线架端接技能训练，2课时。
（7）信息插座安装技能训练，2课时。
（8）穿线管折弯与安装技能训练，2课时。
（9）电缆理线技能训练，2课时。
2）工程实战技能训练5个，10课时
（1）超五类非屏蔽永久链路搭建与测试，2课时。
（2）六类非屏蔽永久链路搭建与测试，2课时。
（3）六类屏蔽永久链路搭建与测试，2课时。
（4）大对数电缆语音链路搭建与测试，2课时。
（5）配线子系统搭建与测试技能训练，2课时。
3）技能训练内容简介
每个技能训练项目都有完整详细的内容和训练步骤，包括实训任务要求、技术要求、实训器材清单、实训步骤等，主要内容如下，按照具体要求完成实训任务，掌握工程技能。
（1）实训任务来源。
（2）实训任务。
（3）技术知识点。
（4）关键技能与要求。
（5）实训课时。
（6）实训指导视频。
（7）实训设备。
（8）实训材料。
（9）实训工具。
（10）实训步骤。
（11）评判标准。
（12）实训报告。
4）实训项目对应教材
本产品配套有正式出版的专业教材5本，教材配套实训项目以本产品为平台开发，理论知识和技能规范相结合，实训项目对应教材内容详见表2实训项目对应教材内容表。
表2 实训项目对应教材内容表
|
序 |
产品实训项目 |
相关教材内容 |
章节 |
页码 |
|
1 |
水晶头与模块 端接技能训练 |
《综合布线技术》实训2 网络跳线制作、实训3 网络模块端接 |
单元2 |
P58 |
|
2 |
《综合布线工程实用技术（第3版）》 实训2 网络跳线制作训练、实训3 网络模块端接训练 |
单元2 |
P51 |
|
|
3 |
《网络综合布线系统工程技术实训教程（第4版）》 实训项目2 电缆端接速度竞赛（XY786） |
第2章 |
P23 |
|
|
4 |
《综合布线系统技能实训教程》实训项目1 跳线端接技能实训 |
第3章 |
P48 |
|
|
5 |
《综合布线实训指导书（第2版） 实训12 网络跳线制作与测试实训 |
单元2 |
P67 |
|
|
6 |
超五类非屏蔽网络 配线架端接技能训练 |
《综合布线技术》实训6 数据永久链路端接技能训练 |
单元5 |
P187 |
|
7 |
《综合布线工程实用技术（第3版）》 实训5 网络配线架端接实训 |
单元4 |
P144 |
|
|
8 |
110型通信跳线架 端接技能训练 |
《综合布线技术》实训5 语音链路端接技能训练 |
单元4 |
P160 |
|
9 |
《综合布线工程实用技术（第3版）》 实训10 语音链路端接训练 |
单元8 |
P239 |
|
|
10 |
《网络综合布线系统工程技术实训教程（第4版）》 实训项目1 110型通信跳线架端接技能实训 实训项目2 大对数电缆永久链路端接技能实训 |
第3章 |
P50 |
|
|
11 |
《综合布线系统技能实训教程》 实训项目1 110型通信跳线架端接技能实训 实训项目2 大对数电缆永久链路端接技能实训 |
第2章 |
P32 |
|
|
12 |
语音配线架 端接技能训练 |
《网络综合布线系统工程技术实训教程（第4版）》 实训项目3 25口RJ45语音配线架端接技能实训 |
第3章 |
P53 |
|
13 |
《综合布线系统技能实训教程》 实训项目3 25口RJ45语音配线架端接技能实训 |
第2章 |
P36 |
|
|
14 |
信息插座安装 技能训练 |
《综合布线工程实用技术（第3版）》 实训6 信息插座的安装实训 |
单元5 |
P172 |
|
15 |
《综合布线实训指导书（第2版）》 实训项目16 信息插座安装实训 |
单元5 |
P98 |
|
|
16 |
穿线管折弯与安装 技能训练 |
《综合布线工程实用技术（第3版）》 正文6.5.1 水平子系统线管安装施工技术 |
单元6 |
P189 |
|
17 |
电缆理线技能训练 |
《综合布线工程实用技术（第3版）》 正文6.5.4 水平子系统铜缆抽线和理线操作方法 |
单元6 |
P194 |
|
18 |
超五类非屏蔽 永久链路搭建与测试 |
《网络综合布线系统工程技术实训教程（第4版）》 实训项目1 网络永久链路端接技能实训 |
第4章 |
P66 |
|
19 |
《综合布线系统技能实训教程》 实训项目2 网络永久链路端接技能实训 |
第3章 |
P50 |
|
|
20 |
六类屏蔽永久链路 搭建与测试 |
《网络综合布线系统工程技术实训教程（第4版）》 实训项目3 屏蔽永久链路端接技能实训 |
第4章 |
P67 |
|
21 |
《综合布线系统技能实训教程》 实训项目3 屏蔽永久链路端接技能实训 |
第3章 |
P51 |
|
|
22 |
大对数电缆语音链路 搭建与测试 |
《综合布线技术》实训7 语音配线架端接训练 |
单元6 |
P213 |
|
23 |
《综合布线工程实用技术（第3版）》 实训11 语音配线架端接训练 |
单元9 |
P259 |
|
|
24 |
配线子系统搭建与测试 技能训练 |
《综合布线工程实用技术（第3版）》 实训7 配线子系统安装实训（PVC线管类） |
单元6 |
P201 |
7.配套专业技能训练实训指导视频
本产品设计有典型技能训练区域7个，包括超五类永久链路搭建、6类永久链路搭建、6类屏蔽永久链路搭建、语音链路搭建、穿线管安装技能训练、信息插座安装技能训练、理线技能训练等，每个技能训练区域配套有多个二维码，扫码观看实训指导视频和高清彩图。
二维码示例
