西元第3代综合布线工程技术实训室解决方案（2025通用版）

一.适用专业课程

根据现行专业教学标准、专业实训教学条件建设标准，以及人培方案等规定，综合布线工程技术实训室适合下列专业课程教学实训需要。

1.中等职业学校

1）710102物联网技术应用专业，网络综合布线技术课程。

2）710202计算机网络技术专业，综合布线设计与施工课程。

3）710208网络安防系统安装与维护专业，综合布线设计与施工课程。

2.高职专科学校

1）510202计算机网络技术专业，网络综合布线课程。

2）510301现代通信技术专业，光通信网络组网与维护课程。

3）510305通信工程设计与监理专业，线务工程课程。

3.高职本科学校

310202网络工程技术专业，信息网络布线课程。

4.技工院校

1）0205楼宇自动控制设备安装与维护专业，综合布线系统安装与维护课程。

2）0218工业互联网与大数据应用专业，网络信息系统综合布线课程。

3）0301计算机网络应用专业，信息网络布线课程。

4）0304计算机信息管理专业，网络工程与综合布线实训课程。

5）0309通信网络应用专业，网络工程与综合布线实训课程。

6）0311网络安防系统安装与维护专业，综合布线系统课程。

7）0313物联网应用技术专业，综合布线技术课程。

二、第3代实训室主要设备配置清单

西元第3代综合布线工程技术解决方案（2025通用版）以“技能就是标准规范”“工程经验就是应用标准规范的能力”等人才培养理念研制，以数实融合方式全面创新设计，具有设备认知、工程展示、理论验证、技能训练等功能，能够满足专业课程教学实训需求。

主要设备配置如下，完整配置清单与布局图等请联系西元。

1.ICT工程技术实训平台，8工位

2.数实融合综合布线实训装置，8台

3.光纤端接测试实训装置，8台

4.综合布线器材展示柜，4台

5.综合布线工具箱，16个

6.光纤工具箱，8个

7.光纤冷接与测试工具箱，8个

8.配套虚拟现实（VR）等教学实训资源等

三、第3代实训室主要技能训练项目与课时（对应设备，共40课时）

具有设备、器材和工具认知，标准规范理论验证，工程技术技能展示，综合布线应用，网络交换机和语音交换机的安装与软件设置，专业技能训练等功能，满足专业课程教学实训需求。主要实训项目如下，合计40课时。

1.综合布线系统工程认知与设计实训，4课时

2.网络跳线制作与模块端接测试实训，4课时

3.电缆永久链路搭建与安装测试技能实训，8课时

4.语音交换机安装配置与软件设置实训，4课时。

5.网络交换机安装配置与软件设置实训，4课时

6.光纤连接器和跳线认知与安装测试实训，2课时

7.光纤冷接与测试实训，2课时

8.光纤熔接与测试实训，2课时

9.光纤永久链路搭建与测试，2课时

10.住宅综合布线系统演示与安装测试，4课时

11.综合布线系统工程安装与测试，4课时

四、第3代实训室配套教学资源丰富

1.配套专业教材

西元产品把工程技术与理论知识相结合，实训室配套国规、省规等专业教材丰富，配套硬件技能训练产品，契合职业教育教学实训需要，包括实训项目、典型案例、思政课程、互动练习、习题与答案、VR课件、实训指导视频，以及二维码链接的大量教学实训资源等。

1）《综合布线工程实用技术(第4版)》，王公儒主编，适用高职

ISBN 978-7-113-30949-7，614千字，定价59.8元，中国铁道出版社

该教材为陕西省“十四五”职业教育规划教材，累计销量>16万册

2）《网络综合布线系统工程技术实训教程(第5版)》，王公儒主编，适用高职

ISBN 978-7-111-75753-5，406千字，定价57元，机工社。

该教材为“十四五”职业教育国家规划教材，累计销量>40万册

3）《综合布线实训指导书(第3版)》，王公儒主编，适用高职

ISBN 978-7-111-75975-1，280千字，定价42元，机械工业出版社

该教材入选2021和2022年技工教育规划教材目录，销量﹥5万册

4）《综合布线系统技能实训教程(第2版)》，王公儒主编，适用中职

第1版ISBN 978-7-111-68509-8，344千字，定价49元，机械工业出版社

更多教材简介、配套教学实训资源等，请访问西元网站或联系西元。

西元综合布线类教材封面

2.配套技能实战师资培训班

西元传授专业技能和教学实训方法，推广新规范、新技术、新技能，提升教学实践能力，助力职业院校“双师型”师资队伍建设。累计举办培训活动超过300场，学员超过1.3万人次。请关注西元微信公众号和西元网站，欢迎参加。

3.配套工程师送课上门服务

西元开展工程师送课上门活动超过10年，以企业兼职教师、客座教授、技能大师工作室等方式，指导教师熟悉新设备，用好教学实训资源，快速提高教师技能实操水平和教学实训能力。

4.配套教学教学资源、图纸、技能训练项目、实训指导视频等二维码知识牌（部分示例）

西元第3代产品均配套有丰富的教学资源，包括教学实训项目、实训项目指导视频、实训路由图纸、彩色高清照片等教学实训资源，采用二维码知识牌形式，配套手机支架，可扫码随时观看和学习，掌握关键方法和步骤，突出“做中学学中做”。

    西元网站                西元公众号        网络跳线模块制作       实用技术教材          屏蔽跳线制作

5.配套专业VR教学实训资源简介（新产品）

1）全景仿真VR模型

根据真实工程常用设备和安装技术技能，建立了三维可视化仿真模型，精准呈现设备外观与结构，丰富技术技能应用场景。

2）应用新技术呈现真实场景

采集真实案例技术技能，使用三维建模和PBR（物理渲染）技术制作模型，使用UE（虚幻引擎）完美还原实训交互场景。

3）丰富的场景模式

场景模式包括认知教学模式、实训教学模式和考核测评模式三种，按照技能人才培养规律，通过认知、实操和考评，快速学习和掌握综合布线工程专业技术技能。

①认知教学模式。通过零部件拆解、放大、旋转、动画演示、语音解说等方法，全面展示各产品零部件的全景三维模型，通过丰富的图文介绍产品技术知识点，知识内容全部来源于专业教材，配有AI智能语音解说，帮助教师轻松完成理论教学任务。

②实训教学模式。通过动画交互操作展示、实操视频传技能等方式，在虚拟场景中拆分实训操作过程，真实清晰地展示操作细节，交互式体验详细操作步骤，各步骤嵌入大量专业技术知识点，帮助学生快速掌握关键技能。

③考核测评模式。包括随堂练习、模拟考试、答案与成绩评判汇总等多种形式。随堂练习模式直观显示答题结果和正确答案，附带答案解析，巩固关键技术知识点。模拟考试模式随机抽取题目组成考卷，能够自动计算和显示得分，快速评判考试成绩。

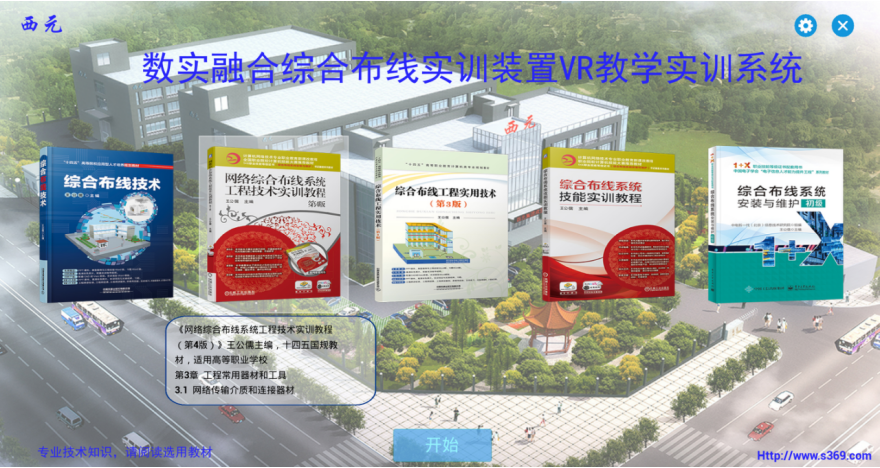

西元虚拟现实（VR）教学实训系统开始界面

4）操作按钮多类多样，轻松看懂，快速操作

在场景页面右上角设计有使用方法类按钮7个，底部设计有产品展示类按钮5个，右侧设计有产品类别与名称列表，能够快速找到产品，中间设计为产品展示区等。

5）器材种类丰富。真实还原综合布线系统中常见器材与应用场景、综合场景实训等。

6.更多信息与教学实训资源等

请访问西元网站 http://www.s369.com，在首页点击“产品介绍”“教学资源”等栏目。

五、西元第3代综合布线工程技术实训室主要产品介绍

1.数实融合综合布线实训装置（第3代新产品）

1）数实融合设计。按照数实融合设计，配套专业知识牌4个，手机支架2个，二维码28个，扫码观看实训项目、实操指导视频等专业教学实训资源，在做中学学中做。

2）配套VR教学实训资源。具有认知教学模式、实训教学模式和考核测评模式三种场景。

3）展示工匠技能。集合了大量新产品新技能等，展示专业布线理线工艺规范等，传承工匠精神。

4）实训项目多。设计有专业技能和工程技能训练区域7个，技能训练项目14个，28课时。

5）配套耗材充足。配套了充足的各种网络电缆和跳线，满足≧100次的实训需求。

6）性价比更高。配套主要零部件多达45种，主要器材和实训项目是老产品的4倍。

西元第3代数实融合综合布线实训装置

2.光纤端接测试实训装置（第3代新产品）

1）数实融合设计。聚焦光纤工程专业技能，设计有专业知识牌2个，手机支架1个，二维码14个，扫码观看实训项目、实操指导视频等专业教学实训资源，在做中学学中做。

2）配套VR教学实训资源。具有认知教学、实训教学和考核测评三种场景模式。

3）展示工匠技能。集合多项新产品新技能等，展示专业布线理线工艺规范等，传承工匠精神。

4）配置OTDR等。配套光时域反射仪（OTDR）、光纤配线端接测试装置等设备。

5）实训项目多。设计有光纤工程技能训练区域8个，技能训练项目10个，20课时。

6）配套耗材充足。配置了多种光纤跳线和连接器，满足≧1000次光纤链路搭建与测试实训。

7）性价比更高。配套主要零部件多达27种，主要器材和实训项目是老产品的3倍。

3.ICT工程技术实训平台（第3代新产品）

1）数实融合设计。配套磁吸式专业知识牌≧20个，链接二维码≧20个，手机支架2个，扫码观看实训项目、实操指导视频等专业教学实训资源，在做中学学中做。

2）配套VR教学实训资源。具有认知教学模式、实训教学模式和考核测评模式三种场景。

3）展示工匠技能。配套建筑物和住宅综合布线系统等，实物展示专业布线与理线工艺规范等。

4）实训项目多。仿真三层建筑结构，安装配线子系统布线，技能训练项目≧10个，20课时。

5）配套交换机2种。配套网络交换机与前置RJ45口语音交换机，满足综合布线应用技能实训。

6）性价比更高。配套主要零部件多达31种，主要器材和实训项目是老产品的3倍。



        西元第3代光纤端接测试实训装置                                           第3代ICT工程技术实训平台+磁吸知识牌

六、实训室解决方案提供与联系方式

1.西元集团将根据学校需求，为用户提供完整解决方案、实训项目与课时、设备配置清单、实训室布局图，以及相关国家标准、职业技能标准、专业教材等丰富教学实训资源。

2.响应时间 一般3个工作日提供，紧急需求3小时提供。

3.联系方式 029-83396088,83396089,邮箱s369@s369.com,或联系西元当地负责人。
