西元消防工程坊解决方案（2025版）（第2代情景式消防工程实训室）

1. 西元消防工程坊适用专业核心课程，完成教学实训任务

西元消防工程坊解决方案按照2021版最新专业目录和2022版专业简介，以及现行教学标准和实训设备标准要求专门设计开发，满足高等职业学校、中等职业学校等相关专业核心课程的教学实训需要，适用主要专业和专业课程如下：

1.1 中等职业学校

（1）建筑智能化设备安装与运维640401，专业核心课程为火灾自动报警系统施工

（2）建筑水电设备安装与运维640402，专业核心课程为建筑给排水工程识图与施工工艺

（3）安全技术与管理620901，专业核心课程为消防安全技术

（4）防灾减灾技术620903，专业基础课程为消防工程基础知识、建筑消防设施，专业核心课程为消防安全管理

1.2 高等职业学校

（1）建筑智能化工程技术440404，专业核心课程为火灾自动报警及消防联动工程技术

（2）建筑消防技术440406，专业核心课程为火灾自动报警及消防联动工程技术、建筑水消防工程技术、消防管道施工技术、消防电气施工技术

（3）安全技术与管理420901，专业核心课程为消防工程技术、防火与防爆技术

（4）消防救援技术420906，专业核心课程为建筑火灾救援技术

1.3 技工院校

（1）楼宇自动控制设备安装与维护专业0205，专业主要教学内容为消防系统运行维护

（2）建筑设备安装专业1101，专业主要教学内容为建筑管道工程施工技术

（3）消防工程技术专业1111，专业主要教学内容为火灾自动报警系统、消防联动系统施工（常用主机)、消防供水、消防综合技能

（4）应急救援技术专业1503，专业主要教学内容为消防灭火技术装备、消防技术

2. 开展职业技能培训与鉴定，服务区域经济

2.1 教学实训与职业技能等级证书相结合

西元消防工程坊，首先是中等职业学校建筑智能化设备安装与运维640401和高等职业学校建筑消防技术440406等专业核心课程的教学实训室。学生完成教学实训后，可以直接参加每月1次的全国职业技能鉴定，获得人社部职业技能鉴定的初级/中级工证书。

2.2 学校开展行业职业技能培训，服务区域企业

西元消防工程坊，按照2019版国家职业技能标准消防设施操作员的职业技能要求和相关知识要求专门设计研发，教学实训项目与技能鉴定项目相对应，特别适合向区域其他学校和社会人员提供技能鉴定前的培训和技能训练服务。也可以为区域企业、物业公司等的消防设施操作员、电工、水工、物业管理员、保安员等提供社会化培训。

2.3 学校申请成为区域技能鉴定站，服务区域经济发展

随着放管服的推进，多省已经把消防设施操作员等职业技能鉴定站授权相关职业学校进行，建设西元消防工程坊，学校可以申请成为区域技能鉴定站，发挥实训室的社会效益。

2.4 适合职业广泛，就业范围广，需求巨大

根据2019年5月10日，中华人民共和国人力资源和社会保障部和中华人民共和国应急管理部联合制定发布的《关于颁布消防设施操作员国家职业技能标准的通知》[(2019)63号]。消防设施操作员报名条件中规定本职业包括从事建筑物消防设施运行、操作和维修、保养、检测等工作的人员。

（1）适合相关职业

包括消防工程技术人员、安全生产管理工程技术人员、人民警察、消防员、消防指挥员、消防装备管理员、消防安全管理员、消防监督检査员、应急救援员、物业管理员、智能楼宇管理员、安全防范系统安装维护员、机械设备安装工、电气设备安装工、管工、电工、安全员。

（2）适合相关专业

消防设施操作员四级/中级工要求取得中等及以上职业学校毕业证书，专业包括建筑设备安装、楼宇智能化设备安装与运行、给排水工程施工与运行、机电技术应用、电气运行与控制、计算机应用、计算机网络技术、网络安防系统安装与维护、电子技术应用、保安、物业管理。

3. 情景式工程坊，理实合一

西元消防工程坊，按照GB50974-2014《消防给水及消火栓系统技术规范》等国家标准要求，搭建了消防工程真实典型案例，实物展示消防系统工程应用场景，配置全套消防系统工程设备等器材，既能单独运行，进行工作原理演示和技能训练实操，又能与消火栓、自动喷水灭火系统进行联动。西元消防工程坊配置有多种专业知识牌等，突出理实合一教学与技能训练。

4.建设顶岗实习的“校中厂”，做中学

西元消防工程坊，按照相关国家工业标准和职业技能标准要求设计，提供了真实的消防系统工程典型案例，具有实物展示、工作原理演示、安装与组件更换、维护与保养等真实技能训练环境，通过重复拆卸和安装真实消防系统，在“校中厂”做中学，开展“以项目驱动为目标，工作过程为导向”的人才培养活动，解决以往校外参观走马观花，无法长期顶岗实习，更不能动手操作的困难。满足学生在“校中厂”“学生足不出校，进行顶岗实习，锤炼意志品质、提前熟悉岗位、引导融入社会。”（摘自2022版《职业学校学生实习管理规定》要求）。

5.符合国家职业技能标准，完成技能训练任务

西元消防工程坊，全面覆盖和符合消防设施操作员（4-07-05-04）等国家职业技能标准规定的技能与相关知识要求。

例如：职业技能标准中级4.2.3规定的“能更换消防水池、消防水箱组件”、“消防水池、消防水箱的常见故障和维修方法”等职业技能要求和知识要求。

6.符合现行国家工业标准，掌握经验、对口就业

西元消防工程坊，按照国家标准要求设计和配置，将教学实训与国家标准宣贯相融合，例如配置了模拟消防水池、隔膜式气压罐、稳压泵组与控制柜、消防泵组与控制柜、报警阀组、防烟排烟、防火卷帘、控制中心、消防广播、应急照明、知识牌等。

通过在实战中反复安装与技能训练，掌握工程安装、运维和常见故障处理，掌握工程经验，助力快速就业、对口就业。
7.西元消防工程坊主要设备简表

表1 西元消防工程坊主要设备配置简表（2025版）

序	产品名称	型号	主要设备配置	数量
1.	消防水源实训装置	KYFP-6201	模拟水箱（消防水池）1套，气压水罐1台，稳压泵2台，水泵控制设备（箱）1台，端子箱1个，知识牌2个	1套
2.	供水设施实训装置	KYFP-6202	消防泵2台，，电气控制设备（箱）1台，喷淋泵2台，电气控制设备（箱）1台，端子箱2个，知识牌2个	1套
3.	湿式报警阀灭火系统实训装置	KYFP-6203	湿式报警阀1个，安装支架1个，喷头6个，水流指示器1个，蝶阀1个，探测器组件1个，模块箱1个，知识牌1个	1台
4.	雨淋报警阀灭火系统实训装置	KYFP-6204	雨淋报警阀1个，安装支架1个，喷头6个，保护罩6个，蝶阀1个，探测器组件1个，模块箱1个，知识牌1个	1台
5.	干式报警阀灭火系统实训装置	KYFP-6205	干式报警阀1个，安装支架1个，喷头6个，蝶阀1个，探测器组件1个，模块箱1个，知识牌1个，快速排气阀1个	1台
6.	预作用报警阀灭火系统实训装置	KYFP-6206	预作用报警阀1个，安装支架1个，喷头6个，水流指示器1个，蝶阀1个，探测器组件1个，模块箱1个，知识牌1个，气压维持装置1个，预作用装置控制盘1个，空压机1台	1台
7.	消火栓实训装置	KYFP-6207	消防水泵接合器1个，室外消火栓1个，室内消火栓1个，消火栓箱1个，灭火器2个，知识牌1个	1套
8.	防烟系统实训装置	KYFP-6208	全钢支架1套，正压送风机1个，风机控制箱1个，送风防火阀1个，送风管道1套，正压送风口1个，模块箱1个	1台
9.	排烟系统实训装置	KYFP-6209	全钢支架1套，排烟风机1个，风机控制箱1个，排烟防火阀1个，送风管道1套，排烟口1个，远控执行器1个，模块箱1个	1台
10.	钢制防火卷帘门实训装置	KYFP-6257	防火卷帘门支架1套，钢质帘面1套，导轨2根，卷门机1个，防火卷帘控制器1个，输入输出模块2个，配套知识标签，	1台
11.	无机布防火卷帘门实训装置	KYFP-6259	防火卷帘门支架1套，无机纤维复合帘面1套，导轨4根，卷门机1个，防火卷帘控制器1个，输入输出模块2个，配套知识标签	1台
12.	火灾自动报警系统控制中心实训装置	KYFP-6211	琴台式控制台1个，火灾报警控制器1台，总线联动控制盘1个，直接手动控制单元1个，编码器1个，配套知识标签	1台
13.	应急广播和消防电话系统实训装置	KYFP-6212	广播控制盘1个，广播功率放大器1台，壁挂扬声器5个，输出模块1个，消防电话总机1台，电话分机5个	1套
14.	应急照明和疏散指示系统实训装置	KYFP-6213	开放式机架1套，应急照明集中电源1台，应急照明控制器1台，消防应急标志灯具5个，消防应急照明灯具4个	1台
15.	消防电气安装技能训练装置	KYFP-6217	开放式机架1套，前端探测及报警设备1台，消防联动控制主机1台，现场受控设备1套，电气配电箱1台，综合布线测试装置1台，电工电子端接实训装置1台，电工压接实训装置1台	4台
16.	消防管道安装技能训练装置	KYFP-6218	全钢支架1个，不锈钢水箱1个，消防水泵1台，控制箱1个，法兰连接组件1套，沟槽连接组件2套，螺纹连接组件2套，室内消火栓箱1套，折叠式操作台1个，移动工具车1台	4台
17.	消防工程技术实训装置	KYZNH-08	安装支架1套，水箱2个，消防水泵2台，消防水带和水枪，消防蝶阀1个，湿式报警阀组1个，水流指示器1个，闭式洒水喷头1个，火灾报警控制器1个，火灾显示盘1个，端探测设备，消防模块5个	4台
18.	消防工程技术原理实训装置	KYZNH-08-2	机架1套，消防水泵1台，消防水带和水枪，火灾报警控制器1个，火灾显示盘2个，前端探测设备，消防模块6个，声光报警器2个，模拟卷帘1个，模拟风机1个	4台
19.	消防工程常用设备展示柜	KYFP-6221	柜体1套，消防模块类4套，探测器和报警按钮类4套，消防电话接口类2套，消防管道类5个，管件类18个，灭火器类3个	1台
20.	智能钢管切割装置	KYFP-6231	切管机1个，货架式安装台1个，柜式移动台1个，收纳箱1个	1台
21.	智能钢管滚槽装置	KYFP-6232	滚槽机1个，货架式安装台1个，柜式移动台1个，收纳箱1个	1台
22.	西元移动式钢管套丝台	KYGD-83	移动式操作台1台，电动套丝机1台，管虎钳2个	1台
23.	移动工具车	KYGD-84	全钢喷塑柜体1个，防滑垫1块，工具架2层，推拉把手1个，万向轮4个，钢制抽屉1个，棚板1个	1台
24.	供排水管道与桥架布线设施	KYFP-6210	DN80供水管道4根，Φ75排水管道4根，钢制桥架9根，包塑金属软管25米，控制箱电源线3根，消防泵电源线2根，稳压泵电源线1根，控制信号线1根，DC24V信号线1根	配套
25.	消防工程工具箱	KYGJX-62	工具箱箱体1个，钳工工具7种16个、电工工具6种9个	10台

本表为西元消防工程坊通用配置简表，每个项目具体设备配置表详见合同附件。

8.西元消防工程坊产品照片和典型布局图展示（仅供参考，以用户项目具体配置为准）

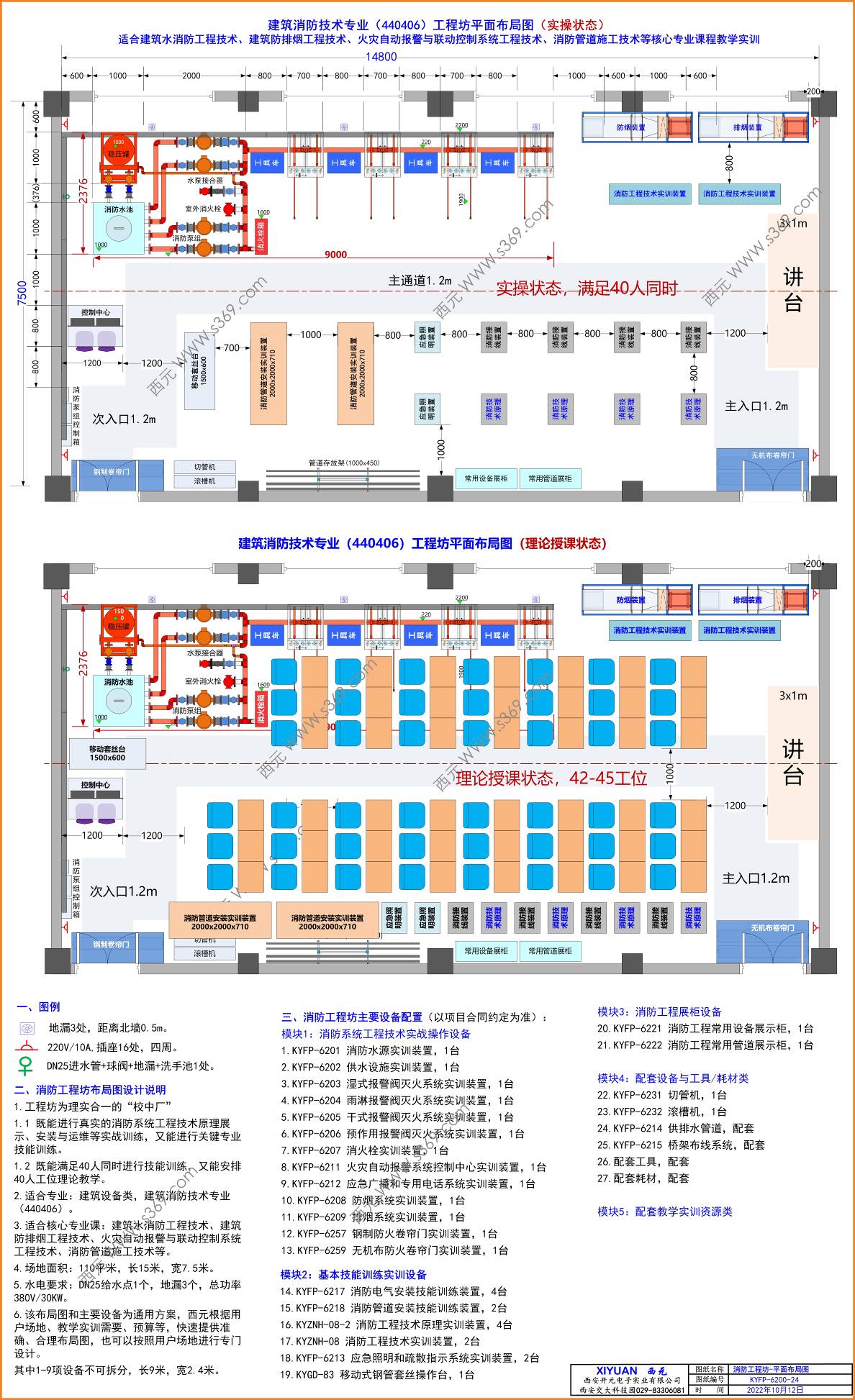

图6 西元消防工程坊布局图（110平米实操状态+理论授课状态）

图7 西元消防工程坊推荐布局图（85平米实操状态）

9.实训室配套知识牌（目录+示例）

表2西元消防工程坊实训-知识牌目录

序	编号与名称	尺寸	数量
1.	KYFP-6201-4 消防水源实训装置-消防水源知识牌	高520mm，宽297mm	1个
2.	KYFP-6201-5 消防水源实训装置-稳压设施知识牌	高520mm，宽297mm	1个
3.	KYFP-6202-4 供水设施实训装置-供水设施知识牌	高418mm，宽280mm	1个
4.	KYFP-6202-7-1 供水设施实训装置-模块箱知识牌	高600mm，宽300mm	1个
5.	KYFP-6202-8-1 供水设施-消防泵组知识牌	高418mm，宽280mm	1个
6.	KYFP-6203-7（2）湿式报警阀实训装置-知识牌	高700mm，宽300mm	1个
7.	KYFP-6204-7（2）雨淋报警阀实训装置-知识牌	高700mm，宽300mm	1个
8.	KYFP-6205-7（2）干式报警阀实训装置-知识牌	高700mm，宽300mm	1个
9.	KYFP-6206-7（2）预作用报警阀实训装置-知识牌	高700mm，宽300mm	1个
10.	KYFP-6207-4 消火栓实训装置-室内消火栓知识牌	高530mm，宽215mm	1个

10.西元消防工程坊主要实训实战项目与课时简表（部分示例）

表3 西元消防工程坊实训项目简表

序	实训项名称	主要实训内容	实训课时	实训设备与型号	专业核心课
1.	消防水源认知和基本操作实训	1.消防水源系统组成实景集成、演示 2.通过水位仪判定消防水箱水位 3.消防水箱清洁。	1课时	消防水源实训装置	建筑水消防工程技术
2.	消防水源设备安装和保养实训	1.模拟消防水池的水箱各组件的反复拆卸、安装和调整 2.掌握保养内容和方法。	1课时	消防水源实训装置	建筑水消防工程技术
3.	消防稳压设施认知和基本操作实训	1.消防稳压设施的组成、分类 2.切换稳压泵控制柜工作状态 3.手动启动、停止稳压泵组。	1课时	消防水源实训装置	建筑水消防工程技术
4.	消防稳压设施故障维修实训	1.各组件的反复拆卸、维修和安装 2.掌握消防稳压设施的常见故障和维修方法	1课时	消防水源实训装置	建筑水消防工程技术
5.	雨淋报警阀灭火系统认知、安装和维修实训	1.雨淋报警阀灭火系统组件识别 2.雨淋报警阀灭火系统各组件的拆卸、维修和安装 3.雨淋报警阀灭火系统的设备安装与安装质量检查实训	2课时	雨淋报警阀灭火系统实训装置	建筑水消防工程技术
6.	雨淋报警阀灭火系统操作和维修实训	1.手动启动雨淋报警阀灭火系统 2.雨淋报警阀灭火系统联动控制 3.雨淋报警阀灭火系统复位 4掌握系统常见故障和维修方法	2课时	雨淋报警阀灭火系统实训装置	建筑水消防工程技术
7.	防烟系统组件认知和远程控制操作实训	1.消防防烟系统组件识别 2.防烟系统工作原理认知 3.判断防烟系统工作状态 4.远程启动加压送风口、加压送风机	2课时	防烟系统实训装置	建筑防排烟工程技术
8.	防烟系统手动控制操作实训	1.手动操作加压送风口 2.调整加压送风机控制柜工作状态 3.手动启动和停止加压送风机	2课时	防烟系统实训装置	建筑防排烟工程技术
9.	防烟系统安装和维修保养实训	1.各组件的反复拆卸、安装和调整 2.掌握防烟系统组件更换方法 3.掌握防烟系统保养内容和方法	2课时	防烟系统实训装置	建筑防排烟工程技术
10.	防烟系统运维技术文件编制	1.编制防烟系统设备维护保养计划、方案和报告 2.编制防烟系统维护方案和操作规程 3.编制检测规程和检测报告	2课时	防烟系统实训装置	建筑防排烟工程技术
