综合布线工具箱(第2代新产品)

西元 第3代综合布线工程技术实训室产品简介

综合布线工具箱(第2代新产品)

(适合教育设备更新)



一、产品名称和型号 综合布线工具箱(KYGJX-13),第2代新产品

二、产品创新特点

  西元综合布线工具箱为西元第3代综合布线工程技术实训室主要产品,专门为教育设备更新需求研发,突出“写标准做规范,建工坊促融合”“技能就是标准规范”“工作经验就是应用标准规范的能力”等理念,欢迎选用。

  主要创新点如下:

(1)以数实融合方式全面创新设计,更新优化和增加了部分新工具,满足工程安装运维和技能训练,以及教学实训需要;

(2)全部工具凹坑存放,取消了第1代产品在箱盖镶嵌工具;

(3)箱盖印刷有【工具使用方法】二维码,扫码可观看工具使用方法和实操指导视频;

(4)箱盖印刷有【教学实训资源】二维码,扫码可观看或下载教学实训资源,扩展知识面;

(5)箱盖印刷有【装箱单(工具名称和数量)】,方便工具检查与实训室管理;

(6)更新了部分工具,包括把锯弓更换为钢锯架等。取消了美工刀等危险工具;

(7)增加了新工具,包括多功能角度剪、五对打线刀、多功能打线刀、电缆剥皮器、水口钳等;

(8)增加了工具箱配套5本教材名称。

三、产品配置和描述

 西元综合布线工具箱,配置工具满足综合布线工程安装运维和技能训练与实训需要。工具箱外壳采用圆弧型铝合金型材和板材,坚固耐用,便于携带,美观漂亮;工具箱内部设置专门成型内衬,适合工具的定位固定存放和快速拿取;工具箱箱盖印刷有二维码,扫码观看工具使用方法和指导视频;工具箱箱盖印刷有装箱单,方便工具检查与实训室管理,包括工具名称和数量;全部选用优质工具,功能齐全,规格合适。

3.1 西元综合布线工具箱产品配置与描述详见表1

表1 西元第2代综合布线工具箱产品配置与描述

序

产品名称

产品型号、规格与描述

1

综合布线

工具箱

(1)弹簧弯管器2个,φ16x435mm,适合弯曲φ20PVC穿线管(冷弯型)。

(2)长度尺2个,长度2m,固定在弯管器1端,适合测量位置和定位弯管长度。

(3)迷你钢锯架1个,总长295mm,自带钢锯条1根,适合锯断PVC穿线管。

(4)钢锯条4根,宽度12mm,孔距300mm,与迷你钢锯架配套使用。

(5)多功能角度剪1把,总长220mm ,适合裁剪PVC线槽,包括多种斜角。

(6)管子割刀1把,总长195mm。适合剪切PVC线管。

(7)多功能打线刀1把,总长182mm,适合语音配线架模块端接打线。

(8)110型打线刀1把,总长185mm,适合网络配线架模块和网络模块端接。

(9)五对打线刀1把,总长230mm,适合110型通信跳线架卡接模块端接。

(10)电缆剥皮器1把,总长130mm,适合大对数电缆剥皮、剥除外护套等。

(11)双用网线钳1把, RJ45+RJ11组合钳。适合压接水晶头,制作网络跳线。

(12)十字螺丝批2把,总长210mm,Ф6×100mm。适合装置上的螺丝安装拆卸。

(13)活动扳手2把,6英寸,总长150mm,适合拧紧螺母。

(14)丝锥扳手1把,总长170mm,与丝锥配合用于对螺纹孔进行过丝。

(15)镊子1把,总长120mm,适合夹取较小的物品;使用时注意防止尖头伤人。

(16)计算器1个,适合施工过程中的数值计算。

(17)钢卷尺1把,2m,适合量取耗材、布线长度。

(18)钢丝钳1把,8英寸,总长200mm,适合拔取卡接模块,剪断钢丝等。

(19)尖嘴钳1把,6英寸,总长170mm,适合夹持线缆等器材。

(20)水口钳1把,6英寸,总长150mm,适合剪断网线线端等。

(21)多功能剪1把,7英寸,总长195mm,适合剪断网线撕拉线等。

(22)电缆剥线器2个,适合剥除电缆外护套。

(23)钻头盒1个,适合存放钻头、丝锥等工具。

(24)麻花钻头2个,Φ6,适合开孔或钻孔。放置在钻头盒内。

(25)麻花钻头2个,Φ8,适合开孔或钻孔。放置在钻头盒内。

(26)十字批头2个,长度65mm,配合电动螺丝刀使用,适合十字槽螺钉拆装。

(27)丝锥2个,M6,适合螺纹孔的过丝。

(28)水晶头10个,超五类非屏蔽RJ45水晶头,适合网络跳线的制作。

(29)螺丝10个,M6X12,固定设备用,属于实训耗材。

提示:西元综合布线工具箱(KYGJX-13)新产品,在2024年5月开始批量生产,替代早前KYGJX-12工具箱。

3.2 西元第2代综合布线工具箱与老产品照片对比

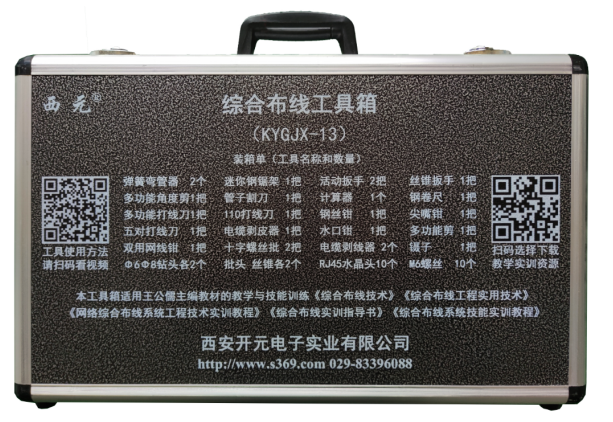

图1 西元第2代综合布线工具箱(KYGJX-13)正面

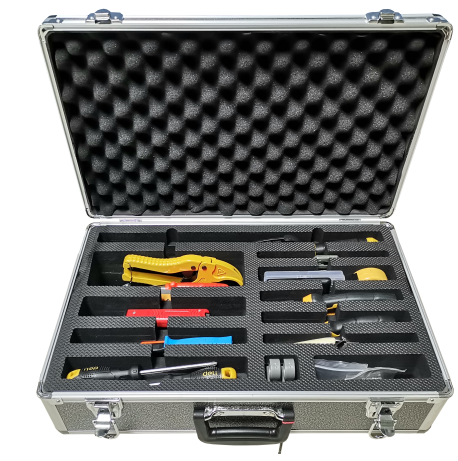

图2 西元第2代综合布线工具箱(KYGJX-13)内部

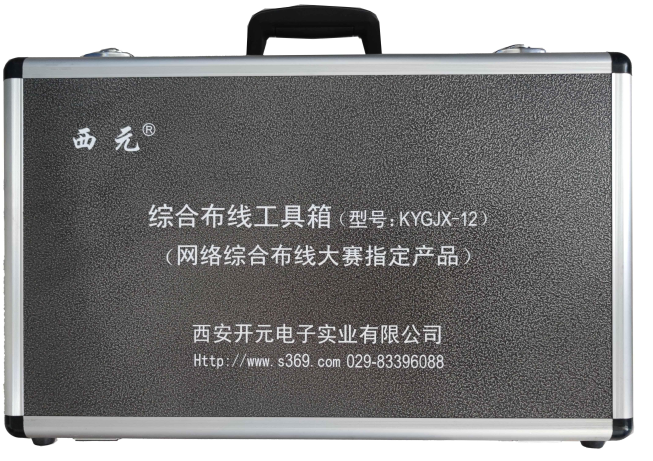

图3 西元第1代综合布线工具箱(KYGJX-12)正面

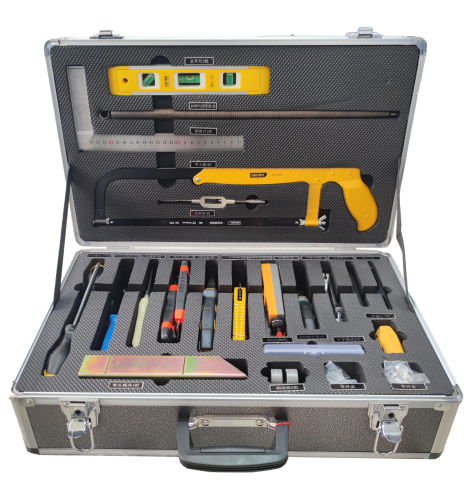

图4 西元第1代综合布线工具箱(KYGJX-12)内部

3.3 西元第2代综合布线工具箱主要零部件34种,以往老产品28种。

表2 西元第2代新产品与以往老产品对比(●表示配置有,○表示没有)

序

产品配置的主要器材

数量

西元第2代新产品

西元综合布线工具箱

KYGJX-13

西元第1代老产品

西元综合布线工具箱

KYGJX-12

1.

工具箱

1个

● ●

2.

工具使用方法二维码

1个

● ○

3.

教学实训资源二维码

1个

● ○

4.

装箱单(工具名称和数量)

1个

● ○

5.

适用5种教材名称

1个

● ○

6.

弹簧弯管器

2个

● ●

7.

长度尺,测量弯管

2个

● ○

8.

迷你钢锯架

1个

●

○

9.

锯弓

1把

○ ●

10.

钢锯条

5根

● ●

11.

多功能角度剪

1把

● ○

12.

管子割刀

1把

● ●

13.

多功能打线刀

1把

● ○

14.

110打线刀

1把

● ●

15.

五对打线刀

1把

● ○

16.

电缆剥皮器

1把

●

○

17.

双用网线钳

1把

● ●

18.

十字螺丝批

2把

● ●

19.

活动扳手

2把

● ●

20.

手动丝锥扳手

1把

● ●

21.

镊子

1把

● ●

22.

计算器

1个

● ●

23.

钢卷尺

1把

● ●

24.

钢丝钳

1把

● ●

25.

尖嘴钳

1把

● ●

26.

水口钳

1把

● ○

27.

多功能剪

1把

● ●

28.

电缆剥线器

2个

● ●

29.

钻头盒

1个

● ●

30.

Φ6麻花钻头

2个

● ●

31.

Φ8麻花钻头

2个

●

●

32.

十字批头

2个

● ●

33.

M6丝锥

2个

● ●

34.

水晶头

10个

● ●

35.

螺丝

10个

●

●

36.

美工刀

2把

○ ●

37.

不锈钢角尺

1把

○ ●

38.

条形水平尺

1把

○ ●

39.

弯头模具

1个

○

●

40.

主要零部件合计

34种

28种

四、产品适用专业广泛

  本产品适用专业如下,也可作为综合布线工程设计、施工安装与运维管理等专业技术人员的技能培训设备,向区域其他学校和社会人员提供服务,服务区域经济发展,发挥社会效益。

4.1 中职学校

  710202计算机网络技术专业、710208网络安防系统安装与维护专业、640401建筑智能化设备安装与运维专业等。

4.2 高职专科学校

  510202计算机网络技术专业、510301现代通信技术专业、510305通信工程设计与监理专业、440404建筑智能化工程技术专业。

4.3 高职本科学校

  310202网络工程技术专业等。

4.4 技工院校

  0301-4计算机网络应用专业(中级)、0304-3计算机信息管理专业(高级)、0309-3通信网络应用专业(高级)、0311网络安防系统安装与维护专业、0313物联网应用技术专业、0205-4楼宇自动控制设备安装与维护专业(中级)、0218-4工业互联网与大数据应用专业(中级)、0443-4道路智能交通技术应用专业(中级)。

五、配套专业教材

  本产品按照数实融合理念设计,配套有多本专业教材,每本教材均配置有丰富的实训项目和实训视频,每个视频均以二维码为载体,扫码看视频、练技能、学知识。包括国家规划教材、信息通信科普精品教材等。

5.1《综合布线技术》,王公儒主编,适合本科

(1)征订信息:ISBN 978-7-113-27332-3,2021年3月出版,定价 58元。

(2)样书索取:中国铁道出版社联系人,翟玉峰 13141315589

(3)下载教学资源网址:中国铁道出版社教育资源数字化平台:

https://www.51eds.com/tdjy/tMaterial/searchTeachingMaterialDetail.action?teachingMaterialId=6672

  主编人单位:http://www.s369.com/newsinfo/6342848.html

5.2《综合布线工程实用技术(第3版)》,王公儒主编,适合本科、高职

(1)征订信息:ISBN 978-7-113-27399-6,2021年1月出版,定价 59元。

(2)样书索取:中国铁道出版社联系人,汪敏 13718869159

(3)下载教学资源网址:中国铁道出版社教育资源数字化平台:

https://www.51eds.com/tdjy/tMaterial/searchTeachingMaterialDetail.action?teachingMaterialId=6554

  主编人单位:http://www.s369.com/newsinfo/6345037.html

5.3《网络综合布线系统工程技术实训教程(第4版)》,王公儒主编,适合本科、高职

(1)征订信息:ISBN 978-7-111-67950-9,2021年5月出版,定价 57元。

(2)样书索取:机械工业出版社联系人,李绍坤 18610807093

(3)下载教学资源网址:机械工业出版社教育服务网:

http://www.cmpedu.com/books/book/5604492.htm

  主编人单位:http://www.s369.com/newsinfo/6345524.html

  该教材第5版计划在2024年6月出版。

5.4《综合布线实训指导书(第2版)》,王公儒主编,适合高职短课时

(1)征订信息:ISBN 978-7-111-67838-0,2021年5月出版,定价 42元。

(2)样书索取:机械工业出版社联系人,李绍坤 18610807093

(3)下载教学资源网址:机械工业出版社教育服务网:

http://www.cmpedu.com/books/book/5604555.htm

  主编人单位:http://www.s369.com/newsinfo/6361081.html

5.5《综合布线系统技能实训教程》,王公儒主编,适合中职和技工院校

(1)征订信息:ISBN 978-7-111-68509-8,2021年6月出版,定价 49元。

(2)样书索取:机械工业出版社联系人,李绍坤 18610807093

(3)下载教学资源网址:机械工业出版社教育服务网:

http://www.cmpedu.com/books/book/5604728.htm

  主编人单位:http://www.s369.com/newsinfo/6363602.html

提示:更多教学实训资源,请访问西元网站或联系西元。

六、产品照片

图5 工具箱箱盖印刷的二维码和装箱单

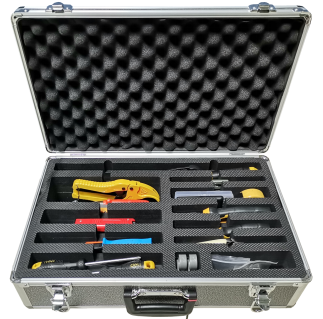

图6 工具箱开盖状态



图7 工具箱成型内衬和定位固定工具
