西元第二代综合布线实训室解决方案-主要设备性能-中职
八、第二代综合布线工程技术实训室主要设备和性能

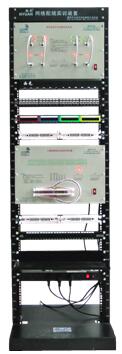

一）第二代网络配线实训装置。（国家专利产品）
产品型号：KYPXZ-01-52。
产品规格：长0.6米，宽0.5米，高1.8米，开放式机架。
产品结构：设备必须为19英寸38U开放式机架结构，落地安装、立式操作。必须安装有带显示系统的网络压接线实验仪（共100个指示灯）1台，网络跳线测试仪（共72个指示灯）1台，24口模块式屏蔽网络配线架1个，24口非屏蔽网络配线架1个，110通信跳线架2个，110通信跳线架5对连接块40个，25口RJ45语音配线架1个，零件/工具盒1个， PDU电源插座1个，2人/台同时实训。
产品功能：
1.能够进行网络双绞线和大对数电缆配线端接实训，每台设备每次端接6根双绞线链路或者1根25对大对数电缆链路的两端，每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示6根双绞线链路或者1根25对大对数电缆链路的全部端接情况，能够直观判断跨接、反接、短路、断路等故障。
2.能够制作和测量4根网络跳线（屏蔽和非屏蔽），对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应9组18个指示灯直观和持续显示连接状况和线序，共有72个指示灯分为34组，同时显示4根跳线的全部线序情况，其中每根屏蔽跳线对应2个指示灯显示屏蔽层连接状况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
3.能与网络配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。。
4.开放式机架预设Φ60穿线孔、Φ50穿线孔、Φ25穿线孔、Φ6.5通孔、Φ60X150手孔，具有桥架布线和配线子系统网络插座、线槽/线管安装施工实训功能。
5.开放式立柱必须具有桥架布线实训功能和安装网络插座功能。
6.能够模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等。
7.能够进行屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
8.能够进行25对大对数电缆的端接原理和技能实训。
9.能够进行25对大对数电缆永久链路的搭建与测试技能实训。。
10.实训设备具有5000次以上的端接实训功能。。
11.能够搭建多种网络链路和测试链路的平台。
网络配线实训装置-功能对比表
|
名称 |
网络配线实训装置（国家专利产品） |
第二代网络配线实训装置（国家专利产品） |
| 型号 |
KYPXZ-01-05 |
KYPXZ-01-52 |
| 规格 |
长0.6米，宽0.53米，高1.8米 |
长0.6米，宽0.5米，高1.8米 |
| 功能 |
1.网络跳线制作与测试实训：同时测试4根非屏蔽跳线 |
1.网络跳线制作与测试实训：同时测试4根非屏蔽跳线 |
|
2.网络双绞线配线和端接实训：同时测试6根非屏蔽双绞线 |
2.网络双绞线配线和端接实训：同时测试6根非屏蔽双绞线 |
|
|
3.测试链路搭建与测试实训：跳线测试仪+网络配线架 |
3.测试链路搭建与测试实训：跳线测试仪+网络配线架 |
|
|
4.测试链路搭建与测试实训：跳线测试仪+110跳线架 |
4.测试链路搭建与测试实训：跳线测试仪+110跳线架 |
|
|
5.测试链路搭建与测试实训：跳线测试仪+110跳线架+网络配线架 |
5.测试链路搭建与测试实训：跳线测试仪+110跳线架+网络配线架 |
|
|
6.复杂链路搭建与测试实训：压接线实验仪+网络配线架 |
6.复杂链路搭建与测试实训：压接线实验仪+网络配线架 |
|
|
7.复杂链路搭建与测试实训：压接线实验仪+110跳线架 |
7.复杂链路搭建与测试实训：压接线实验仪+110跳线架 |
|
|
8.复杂链路搭建与测试实训：压接线实验仪+110跳线架+网络配线架 |
8.复杂链路搭建与测试实训：压接线实验仪+110跳线架+网络配线架 |
|
|
9.实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障 |
9.实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障 |
|
|
10.故障模拟功能：跨接、反接、短路、断路等 |
10.故障模拟功能：跨接、反接、短路、断路等 |
|
|
11.开放式机架结构，真实模拟标准网络机柜配线端接工程技术 |
11.开放式机架结构，真实模拟标准网络机柜配线端接工程技术 |
|
|
12.立柱和顶帽预设Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。 |
12.立柱和顶帽预设Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。 |
|
|
13.配线子系统实训功能：开放式立柱具有桥架布线实训和安装网络插座功能，能够模拟配线子系统从管理间到工作区的完整链路结构 |
13.配线子系统实训功能：开放式立柱具有桥架布线实训和安装网络插座功能，能够模拟配线子系统从管理间到工作区的完整链路结构 |
|
|
14.具有5000次以上压接线端接实训功能 |
14.具有5000次以上压接线端接实训功能 |
|
|
15.抽线、理线、盘线等铜缆理线方法和技能实训 |
15.抽线、理线、盘线等铜缆理线方法和技能实训 |
|
|
16.满足全国职业院校技能大赛网络布线项目集训和竞赛需要 |
16.满足全国职业院校技能大赛网络布线项目集训和竞赛需要 |
|
| 17.网络跳线制作与测试实训：同时测试4根屏蔽跳线（New） | ||
| 18.屏蔽永久链路搭建与测试实训：跳线测试仪+五类屏蔽配线架（New） | ||
| 19.25对大对数电缆端接技术实训：同时测试1根25对大对数电缆（New） | ||
| 20.25对大对数电缆复杂链路搭建与测试实训：压接线实验仪+110跳线架（New） | ||
| 21.25口语音配线架端接原理和技能实训：压接线实验仪+25口语音配线架（New） | ||
| 22.25对大对数电缆复杂链路搭建与测试实训：压接线实验仪+110跳线架+25口语音配线架（New） | ||
| 23.满足世界技能大赛全国选拔赛信息网络布线项目集训和竞赛需要（New） | ||
| 24.满足全国职业院校技能大赛“网络综合布线技术”项目校级、市级、省级选拔赛或集训和竞赛需要（New） |
二）第二代全光网配线端接实训装置。（国家专利产品）
产品型号：KYPXZ-02-06
产品规格：长0.6米，宽0.58米，高1.8米。
产品结构：必须安装有19寸开放式机架+琴键台1套，光纤配线端接实验仪1台，19寸8口SC+8口ST组合式光纤配线架2台，48口SC光纤配线箱(ODF)1台，网络理线环2个，光纤信息插座4个，数码播放器1台，PDU电源插座1个。
产品特点：
1.产品配置了48口光纤配线箱(ODF)、8口SC+8口ST组合式光纤配线架、各种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤通信工程安装施工技术实训与测试。包括光纤熔接和冷接。
2.产品精选了常用工程器材，包括SC口+ST口组合式光纤配线架，48口SC光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种透明光纤信息插座等专业器件，突出理论教学与工程相结合。
3.产品配置带遥控器的数码播放器和U盘，插入U盘自动播放语音解说词，方便教学与实训。
4.产品按照网络与通信机房真实工程应用案例，采用落地安装，立式操作。
产品功能：
1.SC-SC口光纤链路搭建端接与测试实训。
2.不同接口复杂光纤链路端接与测试综合实训。
3.光纤熔接技能的实训操作。
4.光纤冷接技能的实训操作。
5.光纤信息插座的安装实训。
6.光缆布线、开缆、理线、盘纤等工程技能实训。
7.光纤链路通断、长度和损耗测试实训。
三）西元光纤熔接机。
产品型号：KYRJ-369
产品规格：长170毫米，高190毫米，宽170毫米。
|
序号 |
类别 |
技术规格 |
|
1 |
适用光纤 |
SM (单模), MM (多模), DS (色散位移)光纤, NZDS (非零色散位移，即G.655光纤) |
|
2 |
熔接机类型 |
单芯熔接机 |
|
3 |
包层外径 |
80 to150μm |
|
4 |
被覆光纤直径 |
100 to1000μm |
|
5 |
光纤切割长度 |
8-16mm, 被覆光纤直径250μm，16(标准) 或8-16mm (选用)，被覆光纤直径250μm-1000μm |
|
6 |
平均接续损耗 |
0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS) |
|
7 |
熔接时间 |
9 秒（标准SM） |
|
8 |
回波损耗 |
> 60dB |
|
9 |
熔接程序 |
12组工厂预置，188组用户设置 |
|
10 |
估计损耗 |
可用 |
|
11 |
接续损耗存储 |
5000组最新接续结果，每组3项参数 |
|
12 |
光纤放大倍数 |
X轴和Y轴独立显示，放大倍数380倍；或X/Y轴同时显示，放大倍数200倍 |
|
13 |
显示 |
高性能5英寸彩色LCD显示屏，显示内容可翻转,方便双向操作 |
|
14 |
工作环境 |
0 ～ 5000m(海拨)， 0 ～ 95%(湿度) ，-10～50℃(温度) |
|
15 |
张力测试 |
2N |
|
16 |
电极寿命 |
2500次 |
|
17 |
加热模式 |
加热时间1～60秒可调 |
|
18 |
典型加热时间 |
30 秒(标准) |
|
19 |
热缩套管 |
60mm, 40mm 和一系列微缩套管 |
|
20 |
锂电池容量 |
约130次接续及加热（典型） |
|
21 |
电源 |
交流适配器输入电压100-240V， 50／60Hz，输出电压：DC13.5V /5A 直流输入电压11-14V ( 内置锂电池6600mAh ) |
|
22 |
终端接口 |
RS232 接口 |
|
23 |
防风性能 |
在15m/s的强风下能进行接续 |

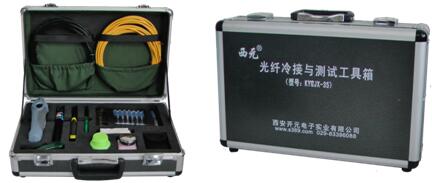

四）光纤冷接与测试工具箱
产品型号：KYGJX-35。
产品规格：长435毫米，宽275毫米，高125毫米。
产品特点：
1) 采用圆弧型材和铝板外壳，双扣锁，美观漂亮，便于携带。
2) 内置专门成型内衬，固定工具，牢靠，存取方便。
3) 每个工具都有对应的金属铭牌标注，清楚整齐。
配置清单：工具清单和规格见下表：
光纤冷接与测试工具箱清单和规格表
|
序号 |
工具名称 |
数量 |
用途 |
|
1 |
光功率计 |
1个 |
光缆测试用。 |
|
2 |
红光笔 |
1个 |
光源和光缆通断测试用。 |
|
3 |
皮线剥皮钳 |
1把 |
皮线光缆剥外皮专用工具。 |
|
4 |
光纤切割刀 |
1把 |
用于切割光纤。 |
|
5 |
多用剪 |
1把 |
剪断室内光缆、皮线光缆用。 |
|
6 |
光纤剥皮钳 |
1把 |
适用于剪剥光纤的各层保护套。 |
|
7 |
酒精泵 |
1个 |
用于存储与泵出酒精。 |
|
8 |
垃圾盒 |
1个 |
用于收容废弃光纤碎屑。。 |
|
9 |
无尘纸 |
10张 |
用于清洁裸纤,专用纸。 |
|
10 |
快速连接器 |
10个 |
皮线专用 ，免安装工具。 |
|
11 |
快速连接器 |
10个 |
皮线光缆、单模光缆通用，配置导轨。 |
|
12 |
皮线光缆冷接子 |
10个 |
皮线光缆、单模、多模光缆通用，配置导轨。 |
|
13 |
光纤冷接子 |
10个 |
配置冷接子组装工具。 |
|
14 |
室内光缆 |
10米 |
单模4芯室内光缆。 |
|
15 |
皮线光缆 |
20米 |
2X3mm皮线光缆。 |
五）智能布线管理系统。
产品型号：KYGLRJ-01。
产品描述：每个工位1套，包括智能管理单元、智能配线架、智能跳线、智能布线管理软件。
六）IT工程技术实训平台。（国家专利产品）
产品型号：KYSYZ-06-0433。
产品规格：长13.44米，宽2.64米，高2.6米。
每个模块尺寸：长1.2米，宽0.24米，高2.6米。
产品结构：
1.设备必须为全钢结构，无木板结构。钢板为1.5毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，美观漂亮；设备表面不得有任何凹槽，有利于提高产品使用寿命和后期免维护；
2.实训平台采用高强度方钢龙骨支架。实训平台密布各种安装孔，适合安装各种IT类产品，进行工程技术实训，产品综合实训使用寿命高达10万次；
3.实训平台每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训；
4.每套设备长2.88米，宽2.64米，高2.6米。由6模块（每个模块长1.2米，宽0.24米，高2.6米）组成2个U型区域，性价比高，能够满足6人同时实训操作；
5.每个U型区域安装有楼层模拟板+支架2套，其长1.2米，宽0.24米，模拟三层建筑结构；
6.每个U型区域配套三个6U实训专用机柜，必须长300毫米，宽530毫米，高300毫米，蓝色喷塑处理，钢板厚度1.5mm ，冷轧钢板，坚固耐用，五面16个Φ25进出线孔，亚克力安全门，能够进行信息网络布线系统管理间和设备间的设备安装调试等综合实训；
7.模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
实训功能：
1.设备必须预设M6高硬度螺孔、Φ6.5通孔、Φ5X20横向条孔、Φ5X20纵向条孔、Φ25穿线孔、Φ60X150手孔等多种规格的安装孔，除满足综合布线配线子系统机柜、线槽/管、信息插座安装外，还适合安装智能楼宇、智能家居、物联网等各种孔距的终端设备，扩展功能更加强大，能够作为智能楼宇、智能家居、物联网工程技术实训平台，并且能够模拟真实暗埋管布线，暗埋穿线在实训装置内部进行，模拟工程实际，表面平整美观，不出现各种凹槽。
2.每套设备共有多种规格的实训孔84600个，实训孔种类和数量远大于第一代产品，实训功能也更加丰富。多种规格实训孔的具体数量如下：共有3888个M6高硬度螺孔，其中每个1.2米X2.4米实训面288个M6高硬度螺孔，每个0.24米X2.4米实训面72个M6高硬度螺孔。共有42864个Φ6.5通孔，其中每个1.2米X2.4米实训面3404个Φ6.5通孔，每个0.24米X2.4米实训面336个Φ6.5通孔。共有13536个Φ5X20横向条孔，其中每个1.2米X2.4米实训面992个Φ5X20横向条孔，每个0.24米X2.4米实训面272个Φ5X20横向条孔。共有21360个Φ5X20纵向条孔，其中每个1.2米X2.4米实训面1744个Φ5X20纵向条孔，每个0.24米X2.4米实训面72个Φ5X20纵向条孔。共有2772个Φ25穿线孔，其中每个1.2米X2.4米实训面224个Φ25穿线孔，每个0.24米X2.4米实训面14个Φ25穿线孔。共有180个Φ60X150手孔，其中每个1.2米X2.4米实训面12个Φ60X150手孔，每个0.24米X2.4米实训面6个Φ60X150手孔。每个安装孔必须保证实训次数10000次以上，实训设备十年以上寿命。
3.每个宽1200mm，高2400mm实训区域包含1200*600毫米全钢孔板4块，每块孔板设计有1676个螺孔和通孔，满足IT类各种产品安装与实训。主要如下：Φ60x150手孔3个,孔距400mm；Φ25穿线孔56个,孔距100mm；Φ6.5通孔851个，孔距25mm；M6高硬度螺孔72个，孔距100mm；Φ5x20横向条孔248个，中心距25mm；Φ5x20纵向条孔436个，中心距25mm。Φ5安装孔10个。
4.每个宽240mm，高2400mm实训区域包含1200*240毫米全钢孔板2块，每块孔板设计有394个螺孔和通孔，满足IT类各种产品安装与实训。主要如下：Φ60x150手孔3个,孔距400mm；Φ25穿线孔7个,孔距100mm；Φ6.5通孔168个，孔距25mm；M6高硬度螺孔36个，孔距75mm；Φ5x20横向条孔136个，中心距25mm；Φ5x20纵向条孔 36个，中心距25mm；Φ5安装孔8个。
5.Φ60x150手孔适合成人手臂轻松穿过和转动，可以在内部安装螺母，进行线管安装及布线。Φ25穿线孔适合安装dn16、dn25等各种塑料管和波纹管。孔板焊接的M6高强度螺母，适合快速安装设备。直接使用M6螺丝固定设备，不需要螺母。Φ6.5通孔适合安装M4、M5、M6螺丝+螺母，固定各种设备。Φ5X20纵向条孔和横向条孔，适合在任意位置安装M3、M4、M5螺丝+螺母，固定各种设备。每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训。能够进行信息网络布线工作区、水平子系统、垂直子系统等布线安装与实训。本实训平台特别适合下列IT工程技术原理展示、设备安装与调试实训、综合技能应用与考核等：信息网络布线系统、计算机网络工程应用系统、信息安全工程应用系统、智能建筑工程应用系统、智能家居工程应用系统、物联网工程应用系统、视频监控工程应用系统、智能报警工程应用系统、消防工程应用系统、电气工程安装应用系统等。
6.具有网络综合布线设计和工程技术实训平台功能。
7.实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
8.具有搭建多种网络永久链路、信道链路平台功能。
9.扩展功能强大，特别适合下列IT工程技术原理展示、设备安装与调试实训、综合技能应用与考核等：
（1）信息网络布线系统。
（2）计算机网络工程应用系统。
（3）信息安全工程应用系统。
（4）智能建筑工程应用系统。
（5）智能家居工程应用系统。
（6）物联网工程应用系统。
（7）视频监控工程应用系统。
（8）智能报警工程应用系统。
（9）消防工程应用系统。
（10）电气工程安装应用系统等。
七）综合布线工具箱。
为了方便实训室的工具管理，专门设计了适合综合布线工程现场使用的工具箱,包括了工程常用基本工具。工具箱采用圆弧型材和铝板外壳，内部设置有专门的成型内衬,固定工具,每个工具零件都有对应的金属铭牌标注。
产品型号：KYGJX-12。
产品规格：长520毫米，宽315毫米，高160毫米。
产品功能：圆弧型材，铝板外壳，成型内衬，配套铜缆安装施工和教学实训。
配置清单：工具清单和规格见下表：
综合布线工具箱清单和规格表
|
序号 |
工具名称和规格 |
数量 |
用途 |
|
1 |
网络压线钳 |
1把 |
压接水晶头用 |
|
2 |
网络打线钳 |
2把 |
模块打线用 |
|
3 |
2米钢卷尺 |
1把 |
长度和位置测量用 |
|
4 |
6寸活扳手 |
2把 |
螺丝固定用 |
|
5 |
Φ6X150螺丝刀 |
2把 |
螺丝固定用 |
|
6 |
锯弓 |
1把 |
切割用 |
|
7 |
钢锯条 |
5根 |
切割用 |
|
8 |
美工刀 |
2把 |
切割用 |
|
9 |
线管剪 |
1把 |
PVC管裁断用 |
|
10 |
老虎钳，8寸 |
1把 |
夹持物件 |
|
11 |
尖嘴钳，6寸 |
1把 |
夹持物件 |
|
12 |
镊子 |
1把 |
夹持物件 |
|
13 |
不锈钢角尺 |
1把 |
90度角测量用 |
|
14 |
条形水平尺 |
1把 |
测量水平和垂直用 |
|
15 |
弯管器 Φ20 |
1把 |
Φ20PVC冷弯管成型用 |
|
16 |
计算器 |
1把 |
计算用 |
|
17 |
麻花钻头，Φ8 |
2个 |
开孔用 |
|
18 |
麻花钻头，Φ6 |
2个 |
开孔用 |
|
19 |
丝锥，M6 |
2个 |
攻丝用 |
|
20 |
十字批头 |
2个 |
电动起子配套用 |
|
21 |
水晶头，RJ45 |
10个 |
维修备用 |
|
22 |
螺丝，M6X15 |
10个 |
维修备用 |
|
23 |
线槽剪 |
1个 |
切断PVC线槽用 |
|
24 |
弯头模具 |
1把 |
线槽成型用 |
|
25 |
剥线钳 |
2个 |
剥线用 |
|
26 |
丝锥架 |
1个 |
夹持丝锥用 |

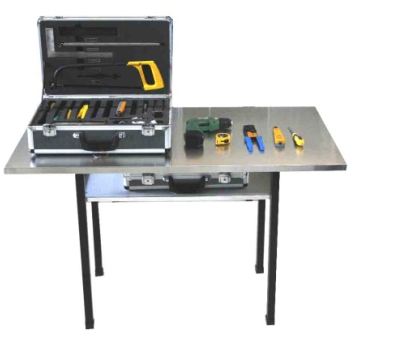

八）第二代 不锈钢操作台。
产品型号：KYCZT-12-6-2。
产品规格：长1.2米，宽0.6米，高0.75米。
产品功能：不锈钢包边台面，方钢支架，布线材料加工和部件组装。
综合布线工程现场布线材料加工实训。在操作台上安装工具，进行线槽、线管、桥架等材料加工。
安装位置：位于综合布线实训装置周围，方便操作和管理。
九）第二代 线管存放架。
产品型号：KYSXS-18-18-2。
产品规格：长1.8米，宽0.4米，高1.8米。
产品功能：存放各种大长度的线槽、线管和工具箱
等较大器材。
十）配套实训工具（实训每组必备和配套）。
包括人字梯、电动起子、五对打线钳、语音打线钳、电缆剥皮钳、地布、弹簧垃圾桶等。
十一）配套实训设备（实训每组必备和配套）。
包括网络配线架、通讯跳线架、理线环、底盒、面板、网络模块、光纤插座、TV插座、安全帽等。
十二）配套消耗材料（实训每组必备和配套）。
包括线槽、线管及配件等。
十三）配套教学资源（教学指导必备和配套）。
包括配套教材、光盘和课件等。
