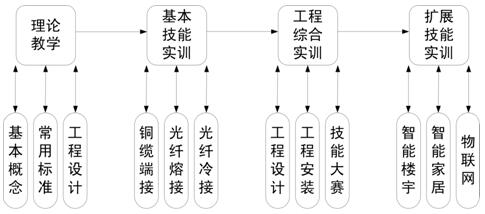

三、第二代综合布线工程技术实训室设备配置原则

一）理论教学：突出学生工程设计能力

        以西元第二代综合布线工程教学模型作为工程实例，能够进行综合布线系统工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、建筑群子系统、出入口子系统设计。主要包括以下工作任务：

1.综合布线系统信息点规划设计和点数统计表编制。

        信息点数量和位置的规划设计非常重要,直接决定项目投资规模。一般使用Excel工作表或Word表格，主要设计和统计建筑物的数据、语音、控制设备等信息点数量。

2.综合布线系统图。

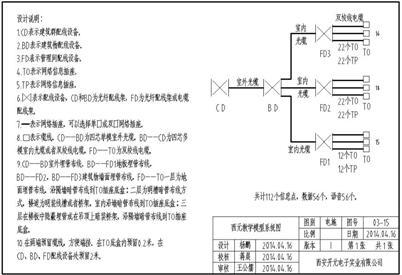

        系统图直观反映工程规模，设备和器材数量，指导施工。一般使用CAD软件完成，也有在教学中使用Visio软件。

3.综合布线系统施工图。

        施工图是项目安装施工和预算依据，一般在建筑物施工图电子版中直接添加。设计部门使用CAD软件完成，主要设计布线路由和安装位置。

4.综合布线系统工程材料统计表。

        统计工程使用的布线器材、配件和辅料等全部材料。

5.综合布线系统工程预算表。

        一般包括项目前期概算、项目合同预算、竣工决算，执行国家预算定额。

6.综合布线系统端口对应表。

        一般开工前，对每个信息点进行命名和编号。并且对应到每个设备端口。

7.综合布线系统工程施工进度表。

        安排项目工期和每日进度。

二）基本技能实训：专项训练，熟练掌握综合布线基本技能，提高合格率。

        实训室配置5个基本技能专项实训区域，具体实训内容如下：

1.网络配线端接技术实训区。

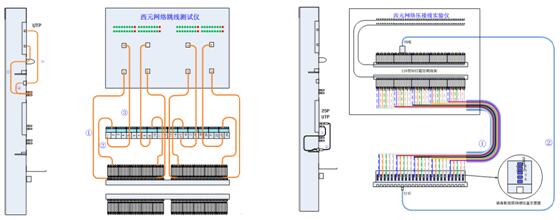

        配置西元第二代网络配线实训装置2台。具有以下功能：

        1）  网络跳线制作与测试实训（屏蔽和非屏蔽）。

        2）  网络模块配线和端接实训。

        3）  测试链路搭建与测试实训（屏蔽和非屏蔽）。

        4）  复杂链路搭建与测试实训。

        5）  六类屏蔽配线架端接原理和技能实训。

        6）  25对大对数电缆复杂链路搭建与测试实训。

        7）  25口语音配线架端接原理和技能实训。

        8）  抽线、理线、盘线等铜缆理线方法和技能实训。

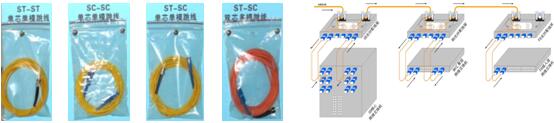

2.全光网配线端接技术实训区。

       配置西元第二代全光网配线端接实训装置2台。具有以下功能：

        1）光纤配线架安装与基本光纤永久的链路搭建实训与测试，包括布线、开缆、理线、盘纤等。

        2）ODF光纤配线箱安装与复杂光纤永久链路搭建实训与测试，包括布线、开缆、理线、盘纤等。

        3）光纤配线子系统综合实训与测试，包括光纤配线架安装与端接、信息插座安装实训与测试。

        4）光纤链路通断、长度和损耗测试实训。

3.光纤熔接技术实训区。

        配置西元西元光纤熔接机2台。具有以下功能：

        1）能够进行光缆开缆、光纤剥纤、光纤切割和光纤熔接实训，掌握光纤熔接机使用方法。

        2）能够进行室外光缆、室内光缆、单模光纤、多模光纤、光纤尾纤的熔接和盘纤实训，掌握光纤配线端接技术。

4.光纤冷接技术实训区。

        配置西元光纤冷接与测试工具箱10个。具有以下功能：

       1）能够使用预埋型快速连接器、直通型快速连接器进行光缆的连接。

       2）能够使用皮线光缆冷接子、光纤冷接子进行光缆的连接。

三）工程综合实训：综合布线七个子系统设计和安装技术实训，同时满足“信息网络布线”校级、市级、省级选拔赛或集训需要。

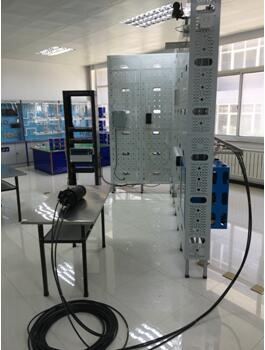

1. 综合布线工程技术实训区。

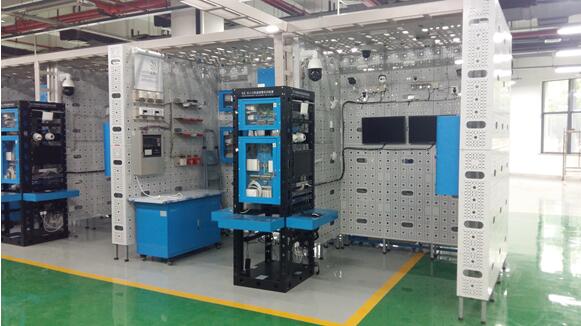

        配置西元IT工程技术实训平台，2个U型标准工位。

        1）  工作区子系统的设计和安装技术实训。
        2）  水平子系统的设计和安装技术实训。
        3）  管理间子系统的设计和安装技术实训。
        4）  垂直子系统的设计和安装技术实训。
        5）  设备间子系统的设计和安装技术实训。
        6）  建筑群子系统的设计和安装技术实训。
        7）  进线间子系统的设计和安装技术实训。

        8）  全国职业院校技能大赛“网络综合布线技术”项目校级、市级、省级选拔赛或集训。

        9）  世界技能大赛“信息网络布线”项目校级、市级、省级选拔赛或集训。

四）扩展技能实训：能够扩展为智能楼宇、智能家居、物联网工程技术实训平台，提高实训室利用率。
