西元第二代综合布线实训室解决方案-主要设备和性能-高职
八、第二代综合布线工程技术实训室主要设备和性能

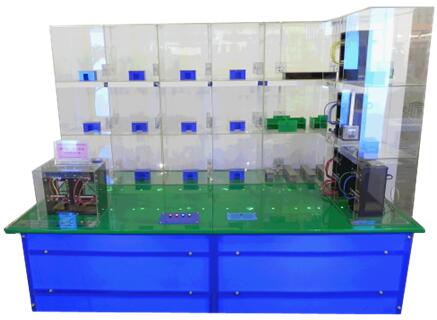

一）综合布线工程教学模型。（理论设计模型，国家专利产品）
产品型号：KYMX-03-08。
产品规格：长2.4米，宽1.2米，高1.8米。
产品结构和功能：
1.教学模型为全透明微缩建筑模型结构，模块化组合，体积庞大，美观漂亮。具有方便教学和演示功能。

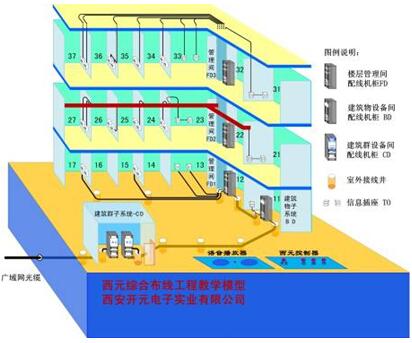

2.教学模型由一栋园区网络中心，1栋三层综合楼和园区室外管网系统组成，配套有灯光指示系统和智能语音解说系统。全面展示和介绍园区网络系统工程全貌，包括网络中心和综合楼网络系统。
3.教学模型全面展示网络系统物理结构和传输原理，以核心层、汇聚层和接入层的各种交换机微缩模型直观展示网络交互设备之间的连接关系。
4.教学模型配套有自动闪烁的彩色灯光控制系统，直观展示网络传输原理和布线路由，简单清晰，好学易记。
5.教学模型配套有智能语音解说系统。详细介绍网络原理和应用特点，使用遥控器播放，适合学生自主学习和多次重复学习，提高了教学乐趣，减轻教师的教学强度。
6.教学模型全面展示综合布线系统物理结构和布线方式，以各种网络插座、模块、线槽、线管等实物直观展示综合布线CD-BD-FD-TO的传输原理和路由。
7.教学模型综合楼为三层透明建筑结构，一层展示地埋布线方式，二层展示线槽布线方式，三层展示吊顶布线方式。明装与暗装布线相结合，线槽与线管布线相结合。
8.教学模型直观和全面展示了综合布线7个子系统。包括工作区子系统、水平子系统、垂直子系统、管理间子系统、设备间子系统、建筑群子系统、出入口子系统等。
9.教学模型直观展示了单人办公室、多人办公室、会议室、教室等典型网络应用和综合布线系统。
10.教学模型也是园区网络系统的典型应用案例，适合网络拓扑图讲解和教学设计。
11.教学模型也是综合布线系统工程的典型应用案例，适合综合布线原理和系统图教学，特别适合作为综合布线系统设计教学平台。
12.教学模型采用透明材料制作，包括透明信息插座和透明面板，直观展示建筑结构和网络应用，适合计算机类专业的师生直观理解智能建筑结构。例如通过透明信息插座和面板，能够看到网络模块和布线。
二）综合布线器材展示柜。（国家专利产品）
1.铜缆展示柜
产品型号：KYSYZ-01-12-1。
产品规格：长1.2米，宽0.35米，高1.95米。
产品结构：
综合布线实训室产品展示柜，包括螺丝和连杆结构以及自攻螺丝固定的透明亚克力门、带螺孔的钢板、螺丝、数字播放器、射灯和开关等组成，其产品结构和技术特征如下：
1）展示柜总高度1950毫米，总宽度1200毫米，上部深度220毫米，下部深度350毫米，产品展示柜为18毫米厚密度板用自攻螺丝连接组成上下组合板式结构。
2）展示柜顶端棚板上安装2个射灯，并将电源线连接到展示柜下部的开关上。
3）产品展示柜上部安装有两块钢板，每块钢板用4个自攻螺丝固定在产品展示柜上，钢板尺寸为高1200毫米，宽600毫米，厚度为1.5毫米，每块钢板上设置有多排螺孔，螺孔规格为M6，螺孔间距为100毫米，钢板表面喷塑或者烤漆处理，将各种展品用螺丝固定在钢板上，在钢板上粘贴有产品名称背景招贴画。
4）透明亚克力门为有机合成透明材料，数量为2块，高度1120毫米，宽度为600毫米，厚度为3.5毫米，透明亚克力门用连杆结构固定，安装时每块亚克力门顶端用2组M8螺丝和螺母固定，下端用2组自攻螺丝固定，中间用4组连杆结构固定。
5）连杆结构由垫圈、螺母、连杆和盖母组成，连杆两端带螺纹，连杆结构安装时，先将连杆的一端拧入钢板的螺孔中，并用另一个螺母固定。另一端先安装1个螺母和垫圈定位再安装亚克力门，然后在亚克力门外面安装1个垫圈和盖母。安装完成后亚克力门美观、稳定和牢固，用户可以根据教学和实训需要，拆卸亚克力门和重新布展。
6）数字播放器嵌入式安装在产品展示柜下部，并能够直接插入U盘，通过手动或者遥控器操作播放语音文件，数字播放器包括音箱、操作面板、红外接收器、遥控器、U盘及插槽、电源线，操作面板上设置有开关键、播放键、暂停键、快进键、快退键等。西元展示柜出厂时配置有1个U盘，U盘内保存该展示柜的语音解说音频文件。
展示功能：
1）电缆类：
五类25对电缆0.2米；超五类室内电缆1米；超五类室外电缆1米；超五类屏蔽电缆1米；超五类地毯电缆1米；六类非屏蔽电缆1米；六类屏蔽电缆1米。
2）模块类：
超五类RJ45非屏蔽模块1个，超五类RJ45屏蔽模块1个，超五类RJ45非屏蔽免打模块1个，超五类RJ45屏蔽免打模块1个；六类RJ45非屏蔽模块1个，六类RJ45屏蔽模块1个，六类RJ45非屏蔽免打模块1个，六类RJ45屏蔽免打模块1个；RJ11模块1个，通信5对模块1个。
3）底盒面板类：
86系列单口面板1个，86系列双口面板1个，86系列双口透明面板1个，86系列双口斜口面板1个；86系列塑料明装底盒1个，86系列塑料明装透明底盒1个，86系列塑料暗装底盒1个，86系列金属暗装底盒1个；120系列双口地弹面板1个，120系列金属底盒1个。
4）跳线类：
超五类568B/RJ45-568B/RJ45非屏蔽跳线1根，超五类568B/RJ45-568B/RJ45屏蔽跳线1根；超五类568B/鸭嘴-568B/RJ45跳线1根，超五类568B/鸭嘴-568B/鸭嘴跳线1根；六类568B/RJ45-568B/RJ45非屏蔽跳线1根，六类568B/RJ45-568B/RJ45屏蔽跳线1根；六类568B/鸭嘴-568B/RJ45跳线1根，六类568B/鸭嘴-568B/鸭嘴 跳线1根；超五类568B/RJ45一端不带头跳线1根，六类568B/RJ45一端不带头跳线1根。
5）接头类：
RJ45非屏蔽水晶头2个，RJ45屏蔽水晶头2个，RJ11水晶头2个；8位鸭嘴夹1个，4位鸭嘴夹1个；RJ45单路100M网络浪涌保护器1个。
6）配线架类：
超五类24口RJ45配线架1个；19寸标准理线环1个；110型19寸标准跳线架1个；50回110型无腿跳线架1个，50回110型有腿跳线架1个。
7）标签类：
黄色线标环0~9数字、白色线标环、标签。
2.光缆展示柜
产品型号：KYSYZ-01-12-2。
产品规格：长1.2米，宽0.35米，高1.95米。
产品结构：
综合布线实训室产品展示柜，包括螺丝和连杆结构以及自攻螺丝固定的透明亚克力门、带螺孔的钢板、螺丝、数字播放器、射灯和开关等组成，其产品结构和技术特征如下：
1）展示柜总高度1950毫米，总宽度1200毫米，上部深度220毫米，下部深度350毫米，产品展示柜为18毫米厚密度板用自攻螺丝连接组成上下组合板式结构。
2）展示柜顶端棚板上安装2个射灯，并将电源线连接到展示柜下部的开关上。
3）产品展示柜上部安装有两块钢板，每块钢板用4个自攻螺丝固定在产品展示柜上，钢板尺寸为高1200毫米，宽600毫米，厚度为1.5毫米，每块钢板上设置有多排螺孔，螺孔规格为M6，螺孔间距为100毫米，钢板表面喷塑或者烤漆处理，将各种展品用螺丝固定在钢板上，在钢板上粘贴有产品名称背景招贴画。
4）透明亚克力门为有机合成透明材料，数量为2块，高度1120毫米，宽度为600毫米，厚度为3.5毫米，透明亚克力门用连杆结构固定，安装时每块亚克力门顶端用2组M8螺丝和螺母固定，下端用2组自攻螺丝固定，中间用4组连杆结构固定。
5）连杆结构由垫圈、螺母、连杆和盖母组成，连杆两端带螺纹，连杆结构安装时，先将连杆的一端拧入钢板的螺孔中，并用另一个螺母固定。另一端先安装1个螺母和垫圈定位再安装亚克力门，然后在亚克力门外面安装1个垫圈和盖母。安装完成后亚克力门美观、稳定和牢固，用户可以根据教学和实训需要，拆卸亚克力门和重新布展。
6）数字播放器嵌入式安装在产品展示柜下部，并能够直接插入U盘，通过手动或者遥控器操作播放语音文件，数字播放器包括音箱、操作面板、红外接收器、遥控器、U盘及插槽、电源线，操作面板上设置有开关键、播放键、暂停键、快进键、快退键等。西元展示柜出厂时配置有1个U盘，U盘内保存该展示柜的语音解说音频文件。
展示功能：
1）光缆类：
室外光缆0.3米；室内光缆0.3米；光纤1米。
2）光纤跳线类：
ST-ST单模跳线1根（黄色），ST-ST多模跳线2根（橙色）；
SC-SC单模跳线1根（黄色），SC-SC多模跳线2根（橙色）；
ST-SC单模跳线1根（黄色），ST-SC多模跳线1根（橙色）；
ST多模尾纤2根；SC多模尾纤2根。
3）光纤配线架类：
8位ST光纤配线架（含ST耦合器）1台；
8位SC光纤配线架（含SC耦合器）1台。
4）光纤终端盒类：
8位ST光纤终端盒（含ST耦合器）1台；
8位SC光纤终端盒（含SC耦合器）1台。
5）光纤耦合器类：
ST-ST耦合器1个（圆口）；SC-SC耦合器1个（方口）；FC-FC耦合器1个（方口）。
6）光缆链路+配件类：
室外多模光缆2米；Φ3毫米防水钢缆2米；U型卡4个；三角支架2个；室外光缆挂钩5个；拉攀1个；盘线器1个；M8膨胀螺栓2个。
3.配件展示柜
产品型号：KYSYZ-01-12-3。
产品规格：长1.25米，宽0.35米，高1.95米。
产品结构：
综合布线实训室产品展示柜，包括螺丝和连杆结构以及自攻螺丝固定的透明亚克力门、带螺孔的钢板、螺丝、数字播放器、射灯和开关等组成，其产品结构和技术特征如下：
1）展示柜总高度1950毫米，总宽度1200毫米，上部深度220毫米，下部深度350毫米，产品展示柜为18毫米厚密度板用自攻螺丝连接组成上下组合板式结构。
2）展示柜顶端棚板上安装2个射灯，并将电源线连接到展示柜下部的开关上。
3）产品展示柜上部安装有两块钢板，每块钢板用4个自攻螺丝固定在产品展示柜上，钢板尺寸为高1200毫米，宽600毫米，厚度为1.5毫米，每块钢板上设置有多排螺孔，螺孔规格为M6，螺孔间距为100毫米，钢板表面喷塑或者烤漆处理，将各种展品用螺丝固定在钢板上，在钢板上粘贴有产品名称背景招贴画。
4）透明亚克力门为有机合成透明材料，数量为2块，高度1120毫米，宽度为600毫米，厚度为3.5毫米，透明亚克力门用连杆结构固定，安装时每块亚克力门顶端用2组M8螺丝和螺母固定，下端用2组自攻螺丝固定，中间用4组连杆结构固定。
5）连杆结构由垫圈、螺母、连杆和盖母组成，连杆两端带螺纹，连杆结构安装时，先将连杆的一端拧入钢板的螺孔中，并用另一个螺母固定。另一端先安装1个螺母和垫圈定位再安装亚克力门，然后在亚克力门外面安装1个垫圈和盖母。安装完成后亚克力门美观、稳定和牢固，用户可以根据教学和实训需要，拆卸亚克力门和重新布展。
6）数字播放器嵌入式安装在产品展示柜下部，并能够直接插入U盘，通过手动或者遥控器操作播放语音文件，数字播放器包括音箱、操作面板、红外接收器、遥控器、U盘及插槽、电源线，操作面板上设置有开关键、播放键、暂停键、快进键、快退键等。西元展示柜出厂时配置有1个U盘，U盘内保存该展示柜的语音解说音频文件。
展示功能：
1）Φ20PVC线管类：
Φ20PVC线管若干；Φ20PVC管路由1趟；Φ20PVC直接头2个；Φ20PVC弯头2个；Φ20PVC三通2个；Φ20PVC管卡2个。
2）宽20PVC线槽类：
宽20PVC线槽若干；宽20PVC线槽路由1趟；宽20PVC线槽阴角2个；宽20PVC线槽阳角2个；宽20PVC线槽直角2个；宽20PVC线槽三通2个；宽20PVC线槽堵头2个。
3）Φ40PVC线管类：
Φ40PVC线管若干；Φ40PVC管路由1趟；Φ40PVC直接头1个；Φ40PVC弯头1个；Φ40PVC三通1个；Φ40PVC管卡1个。
4）宽40PVC线槽类：
宽40PVC线槽若干；宽40PVC线槽路由1趟；宽40PVC线槽阴角1个；宽40PVC线槽阳角1个；宽40PVC线槽直角1个；宽40PVC线槽三通1个；宽40PVC线槽堵头1个。
4.工具展示柜
产品型号：KYSYZ-01-12-4。
产品规格：长1.2米，宽0.35米，高1.95米。
产品结构：
综合布线实训室产品展示柜，包括螺丝和连杆结构以及自攻螺丝固定的透明亚克力门、带螺孔的钢板、螺丝、数字播放器、射灯和开关等组成，其产品结构和技术特征如下：
1）展示柜总高度1950毫米，总宽度1200毫米，上部深度220毫米，下部深度350毫米，产品展示柜为18毫米厚密度板用自攻螺丝连接组成上下组合板式结构。
2）展示柜顶端棚板上安装2个射灯，并将电源线连接到展示柜下部的开关上。
3）产品展示柜上部安装有两块钢板，每块钢板用4个自攻螺丝固定在产品展示柜上，钢板尺寸为高1200毫米，宽600毫米，厚度为1.5毫米，每块钢板上设置有多排螺孔，螺孔规格为M6，螺孔间距为100毫米，钢板表面喷塑或者烤漆处理，将各种展品用螺丝固定在钢板上，在钢板上粘贴有产品名称背景招贴画。
4）透明亚克力门为有机合成透明材料，数量为2块，高度1120毫米，宽度为600毫米，厚度为3.5毫米，透明亚克力门用连杆结构固定，安装时每块亚克力门顶端用2组M8螺丝和螺母固定，下端用2组自攻螺丝固定，中间用4组连杆结构固定。
5）连杆结构由垫圈、螺母、连杆和盖母组成，连杆两端带螺纹，连杆结构安装时，先将连杆的一端拧入钢板的螺孔中，并用另一个螺母固定。另一端先安装1个螺母和垫圈定位再安装亚克力门，然后在亚克力门外面安装1个垫圈和盖母。安装完成后亚克力门美观、稳定和牢固，用户可以根据教学和实训需要，拆卸亚克力门和重新布展。
6）数字播放器嵌入式安装在产品展示柜下部，并能够直接插入U盘，通过手动或者遥控器操作播放语音文件，数字播放器包括音箱、操作面板、红外接收器、遥控器、U盘及插槽、电源线，操作面板上设置有开关键、播放键、暂停键、快进键、快退键等。西元展示柜出厂时配置有1个U盘，U盘内保存该展示柜的语音解说音频文件。
展示功能：
1）网络专用工具类：
旋转式剥线器1把；旋转式可调节剥线钳1把；自动剥线钳1把；RJ45压线钳1把；RJ11剥线钳1把；RJ45/RJ11组合钳1把；打线钳1把。
2）电工工具类：
老虎钳1把；尖嘴钳1把；电工剥线钳1个；电笔1个。
3）布线安装专用工具类：
线管剪1把；弯管器1把；线槽剪1把；手工锯1把；钢锯条5个；弯头模具1个。
4）通用工具类：
十字螺丝刀1把；一字螺丝刀1把；美工刀1把；M8呆扳手1把；活扳手1把；棘轮扳手1把；铁榔头1把；橡胶榔头1把；水平尺1把；钢卷尺1把；拐角尺1把；Φ6钻头2个；M6丝锥2个。

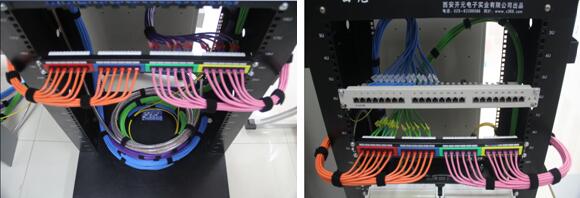

三）第二代网络配线实训装置。（国家专利产品）
产品型号：KYPXZ-01-52。
产品规格：长0.6米，宽0.53米，高1.8米，开放式机架。
产品结构：设备必须为19英寸38U开放式机架结构，落地安装、立式操作，长0.6米，宽0.53米，高1.8米。必须安装有带显示系统的网络压接线实验仪（共100个指示灯）1台，网络跳线测试仪（共72个指示灯）1台，24口模块式屏蔽网络配线架1个，24口非屏蔽网络配线架1个，110通信跳线架2个，110通信跳线架5对连接块40个，25口RJ45语音配线架1个，零件/工具盒1个， PDU电源插座1个，2人/台同时实训。
产品功能：
1.能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网络双绞线的跨接、反接、短路、断路等故障。
2.能够制作和测量4根网络跳线（屏蔽和非屏蔽），对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应9组18个指示灯直观和持续显示连接状况和线序，共有72个指示灯分为34组，同时显示4根跳线的全部线序情况，其中每根屏蔽跳线对应2个指示灯显示屏蔽层连接状况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
3.能与网络配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。
4.设备两侧立柱必须预设18个Φ25穿线孔，顶冒预设5个Φ25穿线孔。能够实现PVC管/钢管暗埋穿线模拟实训功能。
5.开放式立柱必须具有桥架布线实训功能和安装网络插座功能。
6.能够模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等。
7.能够进行屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
8.能够进行25对大对数电缆的端接原理和技能实训。
9.能够进行25对大对数电缆永久链路的搭建与测试技能实训。
10.实训设备具有5000次以上的端接实训功能。
11.能够搭建多种网络链路和测试链路的平台。
网络配线实训装置-功能对比表
|
名称 |
网络配线实训装置（国家专利产品） |
第二代网络配线实训装置（国家专利产品） |
| 型号 |
KYPXZ-01-05 |
KYPXZ-01-52 |
| 规格 |
长0.6米，宽0.53米，高1.8米 |
长0.6米，宽0.5米，高1.8米 |
| 功能 |
1.网络跳线制作与测试实训：同时测试4根非屏蔽跳线 |
1.网络跳线制作与测试实训：同时测试4根非屏蔽跳线 |
|
2.网络双绞线配线和端接实训：同时测试6根非屏蔽双绞线 |
2.网络双绞线配线和端接实训：同时测试6根非屏蔽双绞线 |
|
|
3.测试链路搭建与测试实训：跳线测试仪+网络配线架 |
3.测试链路搭建与测试实训：跳线测试仪+网络配线架 |
|
|
4.测试链路搭建与测试实训：跳线测试仪+110跳线架 |
4.测试链路搭建与测试实训：跳线测试仪+110跳线架 |
|
|
5.测试链路搭建与测试实训：跳线测试仪+110跳线架+网络配线架 |
5.测试链路搭建与测试实训：跳线测试仪+110跳线架+网络配线架 |
|
|
6.复杂链路搭建与测试实训：压接线实验仪+网络配线架 |
6.复杂链路搭建与测试实训：压接线实验仪+网络配线架 |
|
|
7.复杂链路搭建与测试实训：压接线实验仪+110跳线架 |
7.复杂链路搭建与测试实训：压接线实验仪+110跳线架 |
|
|
8.复杂链路搭建与测试实训：压接线实验仪+110跳线架+网络配线架 |
8.复杂链路搭建与测试实训：压接线实验仪+110跳线架+网络配线架 |
|
|
9.实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障 |
9.实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障 |
|
|
10.故障模拟功能：跨接、反接、短路、断路等 |
10.故障模拟功能：跨接、反接、短路、断路等 |
|
|
11.开放式机架结构，真实模拟标准网络机柜配线端接工程技术 |
11.开放式机架结构，真实模拟标准网络机柜配线端接工程技术 |
|
|
12.立柱和顶帽预设Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。 |
12.立柱和顶帽预设Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。 |
|
|
13.配线子系统实训功能：开放式立柱具有桥架布线实训和安装网络插座功能，能够模拟配线子系统从管理间到工作区的完整链路结构 |
13.配线子系统实训功能：开放式立柱具有桥架布线实训和安装网络插座功能，能够模拟配线子系统从管理间到工作区的完整链路结构 |
|
|
14.具有5000次以上压接线端接实训功能 |
14.具有5000次以上压接线端接实训功能 |
|
|
15.抽线、理线、盘线等铜缆理线方法和技能实训 |
15.抽线、理线、盘线等铜缆理线方法和技能实训 |
|
|
16.满足全国职业院校技能大赛网络布线项目集训和竞赛需要 |
16.满足全国职业院校技能大赛网络布线项目集训和竞赛需要 |
|
| 17.网络跳线制作与测试实训：同时测试4根屏蔽跳线（New） | ||
| 18.屏蔽永久链路搭建与测试实训：跳线测试仪+五类屏蔽配线架（New） | ||
| 19.25对大对数电缆端接技术实训：同时测试1根25对大对数电缆（New） | ||
| 20.25对大对数电缆复杂链路搭建与测试实训：压接线实验仪+110跳线架（New） | ||
| 21.25口语音配线架端接原理和技能实训：压接线实验仪+25口语音配线架（New） | ||
| 22.25对大对数电缆复杂链路搭建与测试实训：压接线实验仪+110跳线架+25口语音配线架（New） | ||
| 23.满足世界技能大赛全国选拔赛信息网络布线项目集训和竞赛需要（New） | ||
| 24.满足全国职业院校技能大赛“网络综合布线技术”项目校级、市级、省级选拔赛或集训和竞赛需要（New） |
四）第二代全光网配线端接实训装置。（国家专利产品）
产品型号：KYPXZ-02-06
产品规格：长0.6米，宽0.58米，高1.8米。
产品结构：必须安装有19寸开放式机架+琴键台1套，光纤配线端接实验仪1台，19寸8口SC+8口ST组合式光纤配线架2台，48口SC光纤配线箱(ODF)1台，网络理线环2个，光纤信息插座4个，数码播放器1台，PDU电源插座1个。
产品特点：
1.产品以低成本实现8路多种光纤跳线和链路同时测试功能。
2.产品配置有SC、ST、FC、LC四种光纤耦合器，具有10种不同光纤跳线和链路的配线、端接、通断测试等功能。
3.产品配置的指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路的通断。
4.产品配置了48口光纤配线箱(ODF)、8口SC+8口ST组合式光纤配线架、各种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤通信工程安装施工技术实训与测试。包括光纤熔接和冷接。
5.产品精选了常用工程器材，包括SC口+ST口组合式光纤配线架，48口SC光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种透明光纤信息插座等专业器件，突出理论教学与工程相结合。
6.产品配置带遥控器的数码播放器和U盘，插入U盘自动播放语音解说词，方便教学与实训。
7.产品按照网络与通信机房真实工程应用案例，采用落地安装，立式操作。
产品功能：
1.10种不同连接器光纤跳线的通断测试实训。
2.SC-SC口光纤链路搭建端接与测试实训。
3.ST-ST口光纤链路搭建端接与测试实训。
4.FC-FC口光纤链路搭建端接与测试实训。
5.LC-LC口光纤链路搭建端接与测试实训。
6.不同接口复杂光纤链路端接与测试综合实训。
7.光纤信息插座的安装实训。
8.光缆布线、开缆、理线、盘纤等工程技能实训。

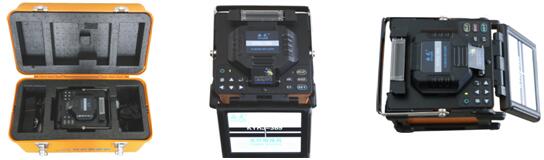

五）西元光纤熔接机。
产品型号：KYRJ-369
产品规格：长170毫米，高190毫米，宽170毫米。
|
序号 |
类别 |
技术规格 |
| 1 |
适用光纤 |
SM (单模), MM (多模), DS (色散位移)光纤, NZDS (非零色散位移，即G.655光纤) |
| 2 |
熔接机类型 |
单芯熔接机 |
| 3 |
包层外径 |
80 to150μm |
| 4 |
被覆光纤直径 |
100 to1000μm |
| 5 |
光纤切割长度 |
8-16mm, 被覆光纤直径250μm，16(标准) 或8-16mm (选用)，被覆光纤直径250μm-1000μm |
| 6 |
平均接续损耗 |
0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS) |
| 7 |
熔接时间 |
9 秒（标准SM） |
| 8 |
回波损耗 |
> 60dB |
| 9 |
熔接程序 |
12组工厂预置，188组用户设置 |
| 10 |
估计损耗 |
可用 |
| 11 |
接续损耗存储 |
5000组最新接续结果，每组3项参数 |
| 12 |
光纤放大倍数 |
X轴和Y轴独立显示，放大倍数380倍；或X/Y轴同时显示，放大倍数200倍 |
| 13 |
显示 |
高性能5英寸彩色LCD显示屏，显示内容可翻转,方便双向操作 |
| 14 |
工作环境 |
0 ～ 5000m(海拨)， 0 ～ 95%(湿度) ，-10～50℃(温度) |
| 15 |
张力测试 |
2N |
| 16 |
电极寿命 |
2500次 |
| 17 |
加热模式 |
加热时间1～60秒可调 |
| 18 |
典型加热时间 |
30 秒(标准) |
| 19 |
热缩套管 |
60mm, 40mm 和一系列微缩套管 |
| 20 |
锂电池容量 |
约130次接续及加热（典型） |
| 21 |
电源 |
交流适配器输入电压100-240V， 50／60Hz，输出电压：DC13.5V /5A 直流输入电压11-14V ( 内置锂电池6600mAh ) |
| 22 |
终端接口 |
RS232 接口 |
| 23 |
防风性能 |
在15m/s的强风下能进行接续 |

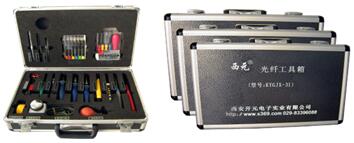

六）光纤工具箱。
为了方便实训室的工具管理，专门设计了适合综合布线工程现场使用的工具箱,包括了工程常用基本工具。工具箱采用圆弧型材和铝板外壳，内部设置有专门的成型内衬,固定工具,每个工具零件都有对应的金属铭牌标注。
产品型号：KYGJX-31
产品规格：长435毫米，宽275毫米，高125毫米。
产品功能：圆弧型材，铝板外壳，成型内衬，配套光纤熔接技术实训。
配置清单：工具清单和规格见下表：
光纤工具箱清单和规格表
|
序号 |
工具名称 |
数量 |
用途 |
|
1 |
束管钳， |
1把 |
开剥光纤束管 |
|
2 |
多用剪，8寸 |
1把 |
剪断纤维 |
|
3 |
剥皮钳 |
1把 |
剥除光纤涂覆层 |
|
4 |
美工刀 |
1把 |
切割 |
|
5 |
尖嘴钳，6寸 |
1把 |
开剥辅助工具 |
|
6 |
钢丝钳，6寸 |
1把 |
开剥辅助工具 |
|
7 |
斜口钳，6寸 |
1把 |
开剥辅助工具 |
|
8 |
光纤剥线钳 |
1把 |
切割 |
|
9 |
活动扳手，6寸 |
1把 |
紧固螺丝 |
|
10 |
横向开缆刀 |
1把 |
横向开剥光缆外护套 |
|
11 |
清洁球 |
1把 |
吹浮灰 |
|
12 |
背带 |
1条 |
背工具箱用 |
|
13 |
酒精泵 |
1个 |
存储与泵出酒精 |
|
14 |
钢卷尺，2米 |
1把 |
测量长度 |
|
15 |
组合螺丝批 |
1套 |
紧固螺丝用 |
|
16 |
微型螺丝批 |
1套 |
紧固微型螺丝用 |
|
17 |
镊子 |
1把 |
夹持小件物品 |
|
18 |
记号笔 |
1个 |
编号标记 |
|
19 |
红光笔 |
1个 |
发射红光 |
|
20 |
酒精棉球 |
1包 |
清洁用 |
七）光纤冷接与测试工具箱
产品型号：KYGJX-35。
产品规格：长435毫米，宽275毫米，高125毫米。
产品特点：
1) 采用圆弧型材和铝板外壳，双扣锁，美观漂亮，便于携带。
2) 内置专门成型内衬，固定工具，牢靠，存取方便。
3) 每个工具都有对应的金属铭牌标注，清楚整齐。
配置清单：工具清单和规格见下表：
光纤冷接与测试工具箱清单和规格表
|
序号 |
工具名称 |
数量 |
用途 |
|
1 |
工具箱箱体 |
1个 |
存取工具用。 |
|
2 |
光功率计 |
1个 |
光缆测试用。 |
|
3 |
红光笔 |
1个 |
光源和光缆通断测试用。 |
|
4 |
皮线剥皮钳 |
1把 |
皮线光缆剥外皮专用工具。 |
|
5 |
光纤切割刀 |
1把 |
用于切割光纤。 |
|
6 |
多用剪 |
1把 |
剪断室内光缆、皮线光缆用。 |
|
7 |
光纤剥皮钳 |
1把 |
适用于剪剥光纤的各层保护套。 |
|
8 |
酒精泵 |
1个 |
用于存储与泵出酒精。 |
|
9 |
垃圾盒 |
1个 |
用于收容废弃光纤碎屑。。 |
|
10 |
无尘纸 |
10张 |
用于清洁裸纤,专用纸。 |
|
11 |
快速连接器 |
10个 |
皮线专用 ，免安装工具。 |
|
12 |
快速连接器 |
10个 |
皮线光缆、单模光缆通用，配置导轨。 |
|
13 |
皮线光缆冷接子 |
10个 |
皮线光缆、单模、多模光缆通用，配置导轨。 |
|
14 |
光纤冷接子 |
10个 |
配置冷接子组装工具。 |
|
15 |
室内光缆 |
10米 |
单模4芯室内光缆。 |
|
16 |
皮线光缆 |
20米 |
2X3mm皮线光缆。 |
八）IT工程技术实训平台。（国家专利产品）
产品型号：KYSYZ-12-1233。
产品规格：长7.92米，宽2.64米，高2.6米。
产品结构：
1.设备必须为全钢结构，无木板结构。钢板为1.5毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，美观漂亮；设备表面不得有任何凹槽，有利于提高产品使用寿命和后期免维护；
2.实训平台采用高强度方钢龙骨支架。实训平台密布各种安装孔，适合安装各种IT类产品，进行工程技术实训，产品综合实训使用寿命高达10万次；
3.实训平台每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训；
4.设备必须长7.92米，宽2.64米，高2.6米。由12模块（每个模块长1.2米，宽0.24米，高2.6米）组成12个角区域和32个独立实训面积，十字型结构布局，性价比最高，能够满足36人同时实训操作；
5.每个角区域安装有楼层模拟板+支架2套，其长1.2米，宽0.24米，模拟三层建筑结构；
6.每个角区域配套三个6U实训专用机柜，必须长300毫米，宽530毫米，高300毫米，蓝色喷塑处理，钢板厚度1.5mm ，冷轧钢板，坚固耐用，五面16个Φ25进出线孔，亚克力安全门，能够进行信息网络布线系统管理间和设备间的设备安装调试等综合实训；
7.同时或者交叉模拟网络综合布线工程的12个工作区、12个设备间、12个垂直、12个水平、12个管理等子系统实训。
8.模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
实训功能：
1.设备必须预设M6高硬度螺孔、Φ6.5通孔、Φ5X20横向条孔、Φ5X20纵向条孔、Φ25穿线孔、Φ60X150手孔等多种规格的安装孔，除满足综合布线配线子系统机柜、线槽/管、信息插座安装外，还适合安装智能楼宇、智能家居、物联网等各种孔距的终端设备，扩展功能更加强大，能够作为智能楼宇、智能家居、物联网工程技术实训平台，并且能够模拟真实暗埋管布线，暗埋穿线在实训装置内部进行，模拟工程实际，表面平整美观，不得出现各种凹槽。
2.M6高强度螺孔，适合快速安装设备。直接使用M6螺丝固定设备，不需要螺母。
3.Φ6.5通孔适合安装M4、M5、M6螺丝+螺母，固定各种设备。
4.Φ5X20纵向条孔和横向条孔，适合在任意位置安装M3、M4、M5螺丝+螺母，固定各种设备。
5.Φ25穿线孔适合安装dn16、dn25等各种塑料管和波纹管。
6.Φ60x150手孔适合成人手臂轻松穿过和转动，可以在内部安装螺母，进行线管安装及布线。同时可以仿真穿墙安装50x100mm桥架。
7.实训平台共有多种规格的实训孔166112个，实训孔种类和数量远大于第一代产品，实训功能也更加丰富。该实训平台多种规格实训孔的具体要求如下：共有7488个M6高硬度螺孔，其中每个1.2米X2.4米实训面288个M6高硬度螺孔，每个0.24米X2.4米实训面72个M6高硬度螺孔。共有84384个Φ6.5通孔，其中每个1.2米X2.4米实训面3404个Φ6.5通孔，每个0.24米X2.4米实训面336个Φ6.5通孔。共有25984个Φ5X20横向条孔，其中每个1.2米X2.4米实训面992个Φ5X20横向条孔，每个0.24米X2.4米实训面272个Φ5X20横向条孔。共有42432个Φ5X20纵向条孔，其中每个1.2米X2.4米实训面1744个Φ5X20纵向条孔，每个0.24米X2.4米实训面72个Φ5X20纵向条孔。共有5488个Φ25穿线孔，其中每个1.2米X2.4米实训面224个Φ25穿线孔，每个0.24米X2.4米实训面14个Φ25穿线孔。共有336个Φ60X150手孔，其中每个1.2米X2.4米实训面12个Φ60X150手孔，每个0.24米X2.4米实训面6个Φ60X150手孔。每个安装孔必须保证实训次数10000次以上，实训设备十年以上寿命。。
8.IT工程技术实训平台外形尺寸必须为长7920mm，宽2640mm，高2600mm，适合教室安装。
9.IT工程技术实训平台为全钢结构，实训过程保证无尘操作，重点突出工程技术实训。
10.保证36名学生同时实训，满足8组学生（每组3人）同时或交叉进行综合布线工程七个子系统实训功能。
11.能够同时开展信息网络布线12个工作区或12个设备间子系统或12个垂直子系统或12个水平子系统等布线安装与实训。
12.具有网络综合布线设计和工程技术实训平台功能。
13.实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
14.具有搭建多种网络永久链路、信道链路平台功能。
15.扩展功能强大，特别适合下列IT工程技术原理展示、设备安装与调试实训、综合技能应用与考核等：
（1）信息网络布线系统。
（2）计算机网络工程应用系统。
（3）信息安全工程应用系统。
（4）智能建筑工程应用系统。
（5）智能家居工程应用系统。
（6）物联网工程应用系统。
（7）视频监控工程应用系统。
（8）智能报警工程应用系统。
（9）消防工程应用系统。
（10）电气工程安装应用系统等。
九）综合布线工具箱。
为了方便实训室的工具管理，专门设计了适合综合布线工程现场使用的工具箱,包括了工程常用基本工具。工具箱采用圆弧型材和铝板外壳，内部设置有专门的成型内衬,固定工具,每个工具零件都有对应的金属铭牌标注。
产品型号：KYGJX-12。
产品规格：长520毫米，宽315毫米，高160毫米。
产品功能：圆弧型材，铝板外壳，成型内衬，配套铜缆安装施工和教学实训。
配置清单：工具清单和规格见下表：
综合布线工具箱清单和规格表
|
序号 |
工具名称和规格 |
数量 |
用途 |
|
1 |
网络压线钳 |
1把 |
压接水晶头用 |
|
2 |
网络打线钳 |
2把 |
模块打线用 |
|
3 |
钢卷尺，2米 |
1把 |
长度和位置测量用 |
|
4 |
活扳手，150mm（6寸） |
2把 |
螺丝固定用 |
|
5 |
螺丝刀，Φ6X150 |
2把 |
螺丝固定用 |
|
6 |
锯弓 |
1把 |
切割用 |
|
7 |
钢锯条 |
5根 |
切割用 |
|
8 |
美工刀 |
2把 |
切割用 |
|
9 |
线管剪 |
1把 |
PVC管裁断用 |
|
10 |
老虎钳，8寸 |
1把 |
夹持物件 |
|
11 |
尖嘴钳，6寸 |
1把 |
夹持物件 |
|
12 |
镊子 |
1把 |
夹持物件 |
|
13 |
不锈钢角尺 |
1把 |
90度角测量用 |
|
14 |
条形水平尺 |
1把 |
测量水平和垂直用 |
|
15 |
弯管器 Φ20 |
1把 |
Φ20PVC冷弯管成型用 |
|
16 |
计算器 |
1把 |
计算用 |
|
17 |
麻花钻头，Φ8 |
2个 |
开孔用 |
|
18 |
麻花钻头，Φ6 |
2个 |
开孔用 |
|
19 |
丝锥，M6 |
2个 |
攻丝用 |
|
20 |
十字批头 |
2个 |
电动起子配套用 |
|
21 |
水晶头，RJ45 |
10个 |
维修备用 |
|
22 |
螺丝，M6X15 |
10个 |
维修备用 |
|
23 |
线槽剪 |
1个 |
切断PVC线槽用 |
|
24 |
弯头模具 |
1把 |
线槽成型用 |
|
25 |
剥线钳 |
2个 |
剥线用 |
|
26 |
丝锥架 |
1个 |
夹持丝锥用 |
十）第二代 不锈钢操作台。
产品型号：KYCZT-12-6-2。
产品规格：长1.2米，宽0.6米，高0.75米。
产品功能：不锈钢包边台面，方钢支架，布线材料加工和部件组装。
综合布线工程现场布线材料加工实训。在操作台上安装工具，进行线槽、线管、桥架等材料加工。
安装位置：位于综合布线实训装置周围，方便操作和管理。
十一）第二代 线管存放架。
产品型号：KYSXS-18-18-2。
产品规格：长1.8米，宽0.4米，高1.8米。
产品功能：存放各种大长度的线槽、线管和工具箱
等较大器材。
十二）配套实训工具（实训每组必备和配套）。
包括人字梯、电动起子、五对打线钳、语音打线钳、电缆剥皮钳、地布、弹簧垃圾桶等。
十三）配套实训设备（实训每组必备和配套）。
包括网络配线架、通讯跳线架、理线环、底盒、面板、网络模块、光纤插座、TV插座、安全帽等。
十四）配套消耗材料（实训每组必备和配套）。
包括线槽、线管及配件等。
十五）配套教学资源（教学指导必备和配套）。
包括配套教材、光盘和课件等。
