九、第二代综合布线工程技术实训室主要设备介绍



信息技术技能实训装置

产品名称：信息技术技能实训装置

产品型号：KYPXZ-01-53

产品结构：产品外形尺寸为长（前后）500mm，宽（左右）830mm（含两侧住宅信息箱2个），高2070mm（含底部脚轮4个），产品重量55Kg，工作电压交流220V，功率50W。

产品特点：

1）根据本科院校教学实训特点专门研发，量身定制，适用本科院校计算机类专业教学实训使用，产品特点主要有量身定制，适用本科；资源丰富，配套教材和VR；配置齐全，突出实践；突出硬件和软件工程应用训练；适用广泛，理实合一，快速转换等。

2）能够满足4人同时实训，安排10个实训项目，20个实训课时。

3）为保证设备使用和教学质量，设备制造商具有自主主编的配套专业教材，以所投产品为平台开发，且为2021年后正式出版的纸质教材。

4）为保障日常教学实训的理实一体化开展，正式出版的纸质教材中印刷有VR教学资源二维码，扫描可进行在线学习，内容包括≥40个理论知识PPT；≥12个实训项目PPT；≥12个实训项目Word文本；≥12个实训指导视频；≥6个典型案例分析；≥6个扩展知识；≥10个习题与答案等，方便老师日常教学的开展。

5）为保障日常教学实训质量，正式出版的纸质教材中印刷有数字化教学资源二维码≥100个，扫描可进行在线学习，包括实训项目、指导视频、Visio原图、彩色高清图片、习题与参考答案等。

产品照片：

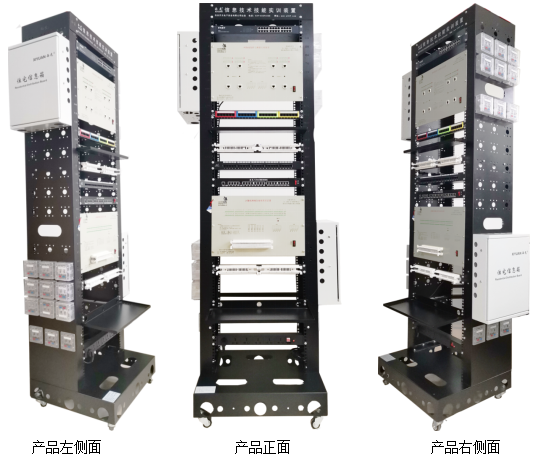

图1 西元信息技术技能实训装置实物照片

产品配置：

1.开放式机架1套

        1）全钢结构，42U，19英寸，长（前后）500mm，宽（左右）600mm，高2070mm。

        2）全钢喷塑立柱2个，每个立柱设计有3列13排39个φ25穿线孔，9列26排234个φ6.5安装孔，2个φ60X150手孔，3个70X70安装孔。每个立柱顶部设计有8个7X12条孔，下部设计有6个φ8安装孔和4个7X12条孔。每个立柱前后设计有标准U设备安装方孔，底部设计有4个φ8安装孔和3个φ50过线孔。

        3）全钢喷塑顶帽1个，顶面设计有2列3排6个φ50穿线孔，3列3排9个φ25穿线孔，5列3排15个φ8安装孔，3个6组18个φ8安装孔，顶帽前后设计有8个φ8安装孔。

        4）全钢喷塑底座1个，顶面设计有5个φ60X150手孔，6个φ50穿线孔，16个φ6.5安装孔；底座侧面设计有12个φ60穿线孔，16个φ25穿线孔，8个φ6.5安装孔。底座底面设计有4个φ10脚轮安装孔。

        5）脚轮4个，2寸带刹车万向脚轮。

2.网络线制作与测量实验装置1台

        1）全钢喷塑机箱，19英寸，7U，外形尺寸长（前后）35mm，宽（左右）480mm，高310mm。

        2）输入电压交流220V，工作电压直流12V。

        3）设计有8个RJ45屏蔽插口，可同时进行4组屏蔽或非屏蔽网络跳线制作与测试技能训练。

        4）设计有4组×18个，共72个指示灯，能够通过指示灯直观显示双绞线电缆端接合格与不合格。合格时指示灯按照顺序闪烁，不合格时直观显示跨接、反接、短路、断路等故障。

        5）设计有电源开关1个、电源工作指示灯4个。

        6）装置能与网络配线架、110型通信跳线架、理线环等组合，进行多种端接实训，仿真配线子系统、垂直子系统的端接和理线技能训练。

3.计算机网络压接线实验装置1台

        1）全钢喷塑机箱，19英寸，7U，外形尺寸长（前后）35mm，宽（左右）480mm，高310mm。

        2）输入电压交流220V，工作电压直流12V。

        3）设计有1组配线端接模块，可进行大对数电缆或6根双绞线电缆的端接与测试技能训练。

        4）设计有100个指示灯，能够通过指示灯直观显示电缆端接合格与不合格。合格时指示灯按照顺序闪烁，不合格时显示跨接、反接、短路、断路等故障。

        5）设计有电源开关1个、电源工作指示灯1个。

        6）设计有25对大对数电缆色谱标签，能够进行大对数电缆色谱认知技能训练。

       7）能与网络配线架、110型通信跳线架、理线环等组合，进行多种端接实训，仿真配线子系统、垂直子系统的端接和理线技能训练。

4.RJ45口语音交换机1台

        1）RJ45口语音交换机，22位接口，全部RJ45口位于前面板，19英寸标准U机架式。

        2）PC口1个，RJ45接口。能够与电脑连接，使用软件进行管理。

        3）外线口4个，RJ45接口。能够支持电信、移动、联通等多家运营商接入。

        4）分机口16个，RJ45接口。能够安装电话机进行系统配置。

        5）音频口1个，TRS接口。可以自定义设置等待提示音。

        6）指示灯1个。位于交换机前面板，显示交换机通电状态。

       7）电源开关1个。

图2 西元RJ45口语音交换机实物照片

5.话务管理系统软件1套

        1）软件具备管理功能，包括用户管理、通讯簿管理、闹钟管理等。

        2）软件具备话单查询功能，包括内线通话记录、外线通话记录、外线通话计费等。

        3）软件具备编程功能，包括外线端口设置、内线端口设置、呼叫等级设置等。

        4）软件具备加密功能，非管理人员无法登录使用。

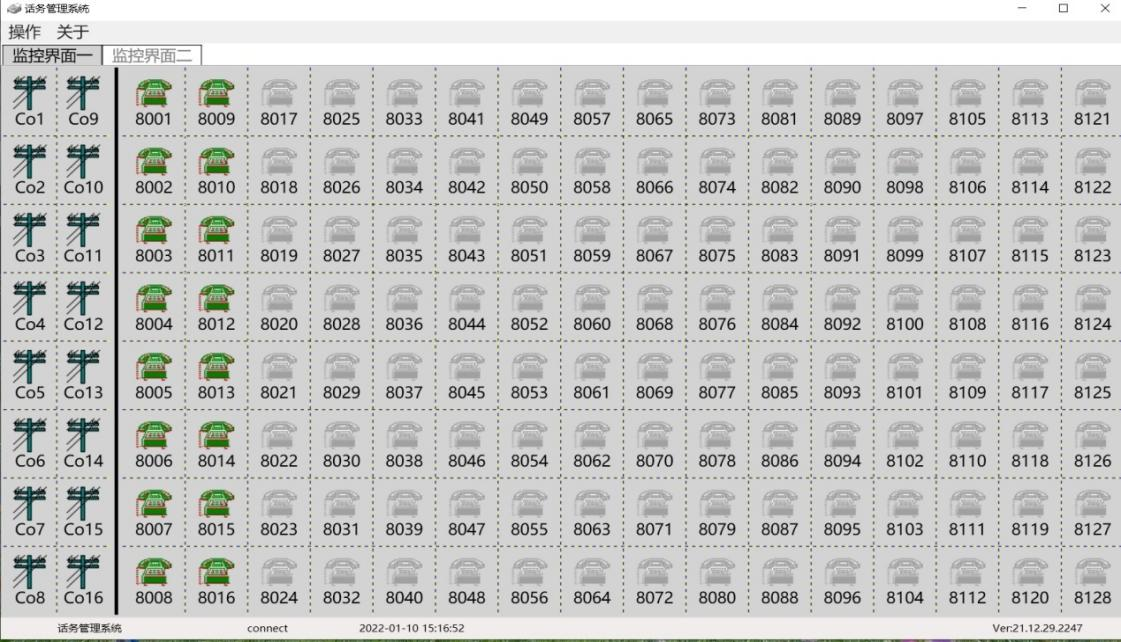

图3 软件主界面

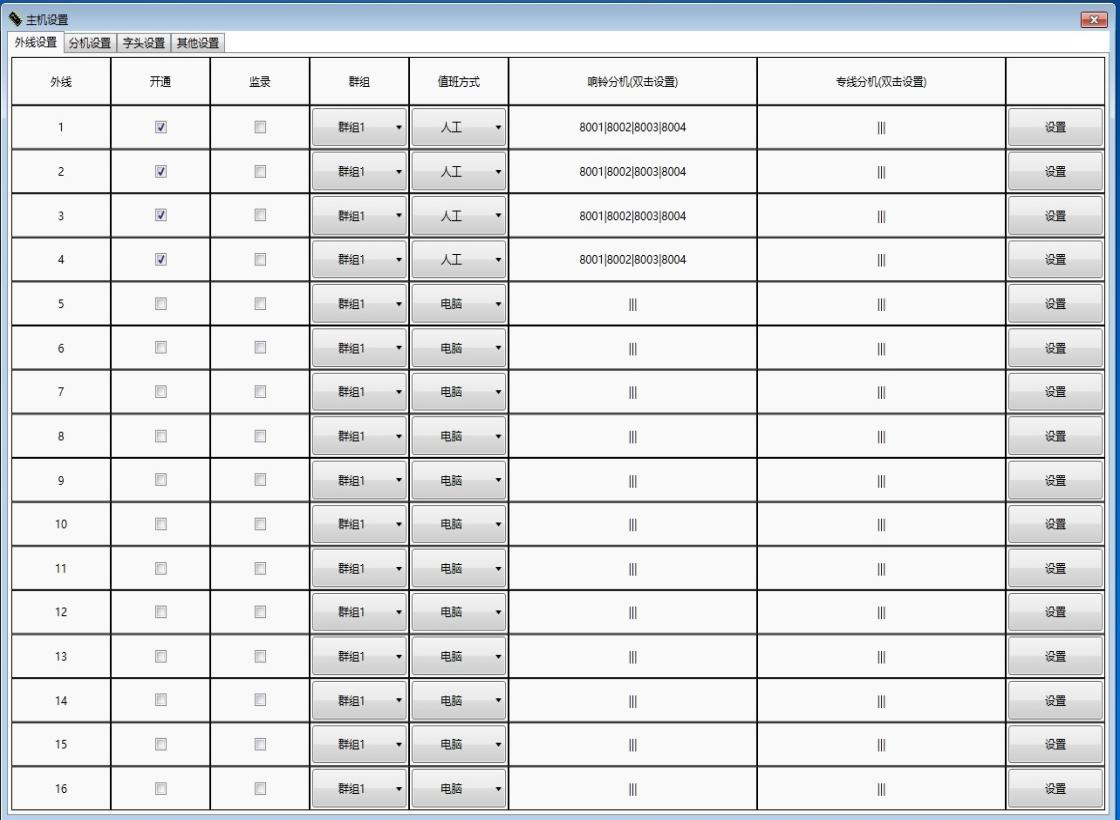

图4 端口配置界面

6.网络交换机1台

        24口网络交换机，10M/100M双速自适应，支持全双工/半双工的工作模式。

7.国标住宅信息箱2台

        1）依据最新国家标准GB/T 37142-2018设计，长（前后）115mm，宽（左右）300mm，高420mm。

        2）配置6口RJ45口网络配线架1个，6口RJ45口语音配线架1个，一进四出5口有线电视配线架1个，路由器安装支架1个，2位电源插座1个。

        3）信息箱四周设计有30个φ25过线孔，2个φ50过线孔，14个φ8安装孔，7个φ5安装孔。

图5 西元国标住宅信息箱实物照片

8.网络配线架1个

        超五类非屏蔽配线架，24口，19英寸，1U。用于网络配线架端接原理认知与技能实训。

9.网络配线架打线工装1个

        全钢结构，长（前后）80mm，宽（左右）500mm，高30mm。设计有标准U安装孔，可将网络配线架固定在打线工装上进行快速端接，提高实训效率和安全操作。

10.语音配线架1个

        25口，RJ45插口，19英寸，1U。用于语音配线架端接原理认知与技能实训。

11.110跳线架2个

        100对，19英寸，1U。每个110配线架配备有五对连接块20个。用于大对数电缆端接原理认知与技能实训。

12.暗装底盒安装模块2个

        全钢结构，长（前后）16mm，宽（左右）297mm，高90mm。用于信息插座底盒安装和布线技能训练，每个模块可安装86型信息插座底盒3个。

13.波纹管接头安装模块2个

        全钢结构，长（前后）50mm，宽（左右）280mm，高20mm。用于波纹管安装与布线技能训练，每个模块设计有7个φ25孔，可同时安装7路波纹管。

14.电话机6个

        壁挂式电话机，颜色为白色或浅色。配置1m长度的RJ11-RJ45跳线1根，进行语音交换机配置与开通技能训练。

15.双口信息面板24个

        宽86mm，高86mm，透明双口信息面板。用于工作区子系统的安装实训。

16.信息插座底盒24个

        长（前后）36mm，宽86mm，高86mm，透明底盒。用于工作区子系统的安装实训。

17.零件工具盒1个

        全钢结构，19英寸，1U，长（前后）200mm，宽（左右）500mm，高44mm。用于放置工具和材料。

18.PDU电源插座1个

        6位，250V/10A，2500W，1U。用于设备供电。
