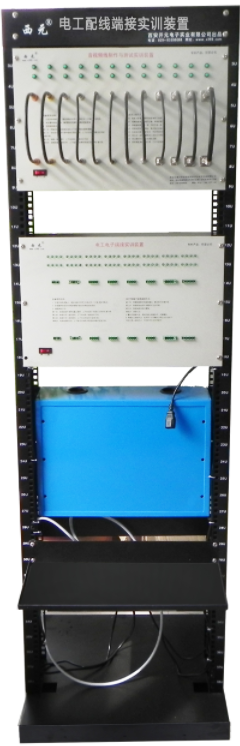

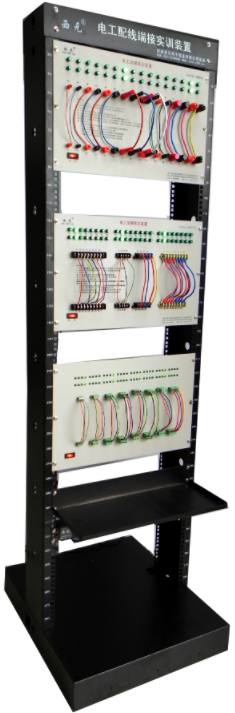

电工配线端接实训装置
一、产品名称：电工配线端接实训装置
二、产品型号和技术规格
|
序 |
类别 |
技术规格 |
||
|
1 |
产品型号 |
KYZNH-21 |
产品重量 |
75Kg |
|
2 |
实训课时 |
10课时 |
电压/功率 |
220V/50W |
|
3 |
实训人数 |
每台设备能够满足2-4人同时实训 |
||
|
4 |
产品尺寸 |
长600mm，宽530mm，高1800mm |
||
|
5 |
配套设备 |
1. 19寸7U电工端接实训装置1台 2. 19寸7U电工压接实训装置1台 3. 19寸7U电工电子端接实训装置1台 4. 19寸7U音视频端接实训装置1台 5. 19寸7U电气配电箱1台 6. 19寸38U开放式机架 1套 7. 19寸工具盒1个 8. 19寸8位PDU电源插座1个 |
||
三、产品特点
1. 全仿真模拟智能系统工程中的各种设备电气端接技术。
2. 全部设备操作面板工作电压为≤7V直流电压，操作安全。
3. 指示灯能够直观和持续显示电气线路的跨接、反接、短路、断路等各种常见故障。
4. 针对计算机和智能管理系统相关专业的教学与实训着身设计，仿真典型工程现场，落地安装，立式操作，能够端接实训5000次以上。
5. 涵盖安装工程中常用的电工端接和安装技术，包括各种线径的软线和硬线的端接，也包括各种线径的接线鼻压接。
6. 涵盖安装工程中常用的PCB电路板上各种微型接线端子的接线和安装技术，包括各种微型螺丝安装和免螺丝安装技术。
7. 涵盖安装工程中常用的音视频接头焊接和安装技术，包括各种同轴电缆使用的莲花头和Q9接头的电烙铁焊接和安装技术。
8. 安装有专业的电气配电箱和PDU电源插座，包括电度表、空气开关、漏电保护器、接地端子和接零端子等常用电气配件。
四、产品功能：
1.电工电线电缆端接技术认知、演示和安装技术实训
2. 电工电线电缆压接技术认知、演示和安装技术实训
3.电子PCB基板端接技术认知、演示和安装技术实训
4.音视频接头的焊接技术认知、演示和安装技术实训
5. 电气工程用配电箱技术认知、演示和安装技术实训
|
|
|
